EMC 性能優異的 ISO772x 高速雙通道增強型數字隔離器, BLD7720 Replace ISO7720.
BLD7720.pdf優勢替代
FEATURES
? 信號傳輸速率：高達 100Mbps
? 寬電源電壓范圍：2.25V 至 5.5V
? 2.25V 至 5.5V 電平轉換
? 默認輸出高電平 和低電平 選項
? 寬溫度范圍：–55°C 至 +125°C
? 低功耗，1Mbps 時每通道的電流典型值為 1.7mA
? 低傳播延遲：典型值為 11ns
（由 5V 電源供電）
? 高 CMTI：±100kV/μs（典型值）
? 優異的電磁兼容性 (EMC)
– 系統級 ESD、EFT 和浪涌抗擾性
– 低輻射
? 隔離柵壽命：> 40 年
? 寬體 SOIC（DW-16 和 DWV-8）和窄體 SOIC (D8) 封裝選項
? 安全相關認證：
符合 DIN V VDE V 0884-11:2017-01 標準的VDE 增強型絕緣
符合 UL 1577 的 5000VRMS（DW 和 DWV）和
3000VRMS (D) 隔離額定值
符合 IEC 60950-1、IEC 62368-1、IEC 61010-
1 和 IEC 60601-1 終端設備標準的 CSA 認證
符合 GB4943.1-2011 的 CQC 認證
符合 EN 60950-1 和 EN 61010-1 的 TUV 認證
DWV 封裝認證已提上日程，所有其他認證均已
完成

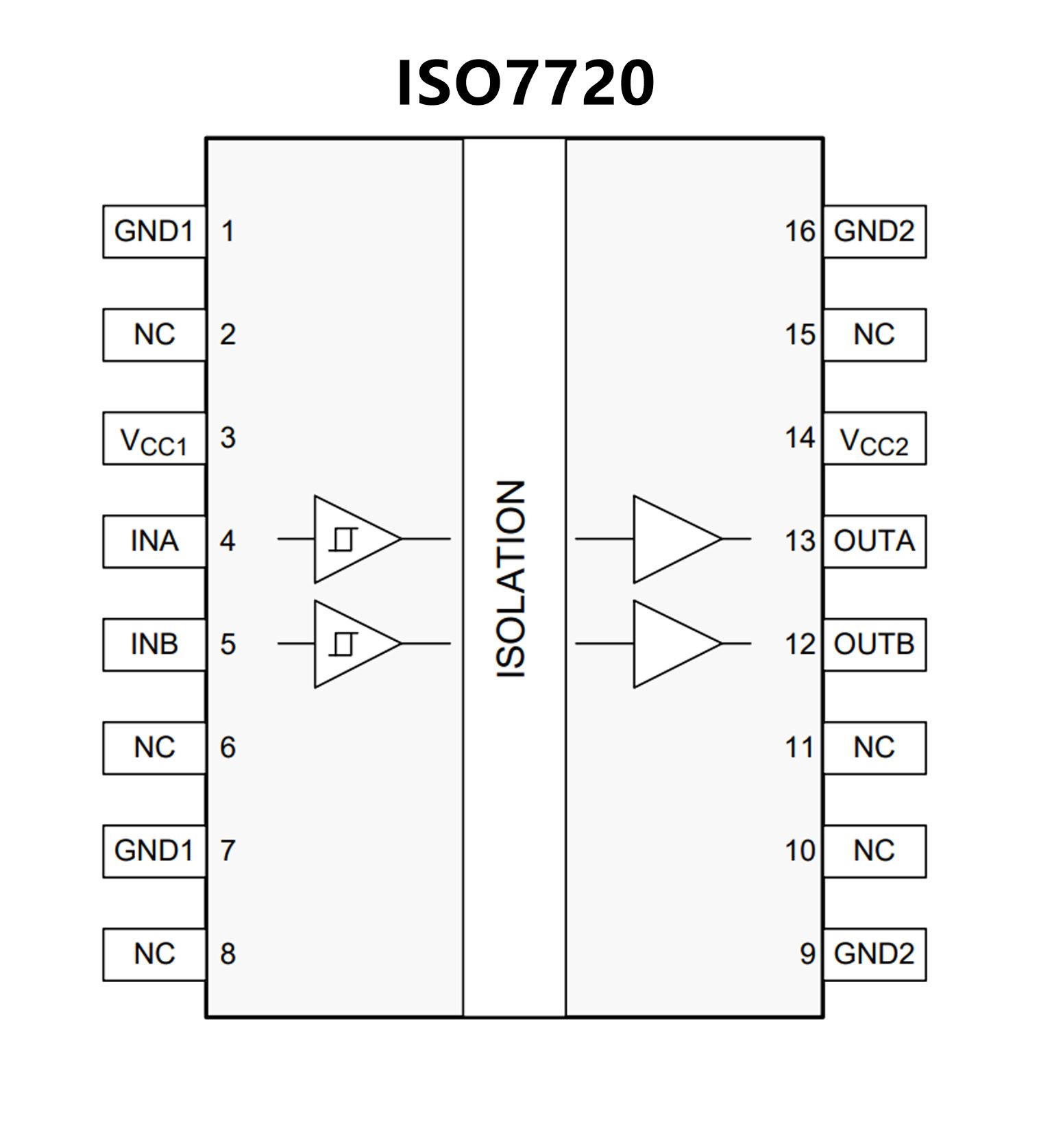

PIN CONFIGUTION
