Three-channel linear LED driver with PWM dimming function, MEDS92630 Replace TPS92630.
FEATURES


AEC-Q100 qualified with the following results:
  -Device temperature Grade1:-40~125℃ ambient
  operating temperature range;
3-channel LED driver (with analog and PWM
  dimming)
Wide input voltage range: 5V-40V
Adjustable constant output current set by
  reference resistor
  Maximum current: 150mA per channel
  Maximum current: 450mA in parallel operation
  mode
  Accuracy: ±2% per channel at I(IOUTX) > 30mA
  Accuracy: ±2.5% per device at I(IOUTX) > 30mA
Use multiple ICs or multiple channels of a single IC
  in parallel to achieve higher current
Low voltage drop
  Maximum voltage drop: 400mV per channel at
  60mA
  Maximum voltage drop: 0.9V per channel at 150mA
  Each channel performs PWM dimming independently
Open and short circuit LED detection with anti-burr
  pulse timer
Voltage feedback of each channel LED lamp string
  is used for single LED short circuit detection
Independent fault pin for single LED short circuit
  fault

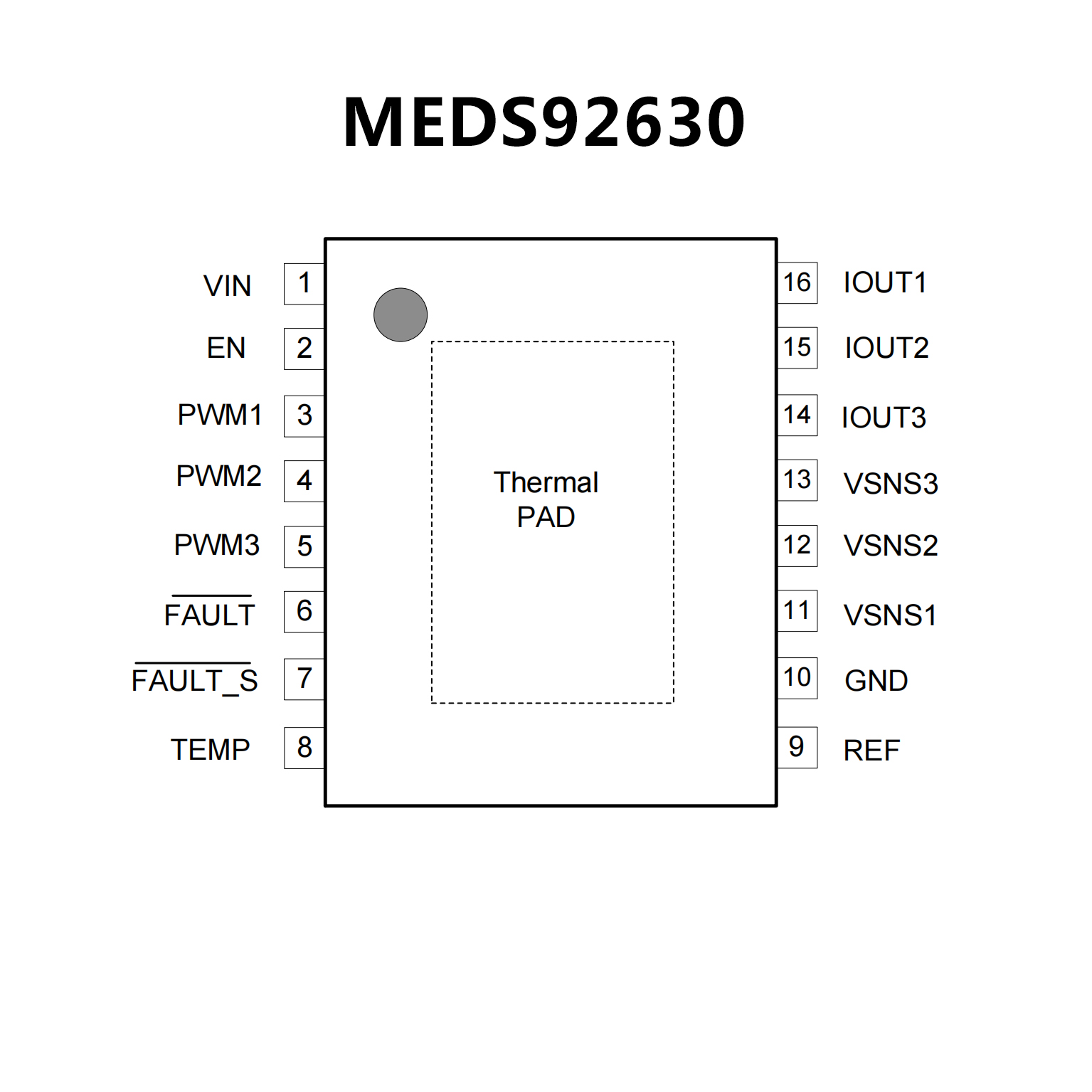

PIN CONFIGUTION
優勢替代
TPS92630 TPS92630.pdf

No.13383

FEATURES


符合汽車類應用的 標準
具有符合 AEC-Q100 標準的下列結果:
  – 器件溫度 1 級:–40°C 至 125°C 的環境運行溫度范圍
  – 器件 HBM ESD 分類等級 H2
  – 器件 CDM ESD 分類等級 C3B
? 3 通道 LED 驅動器(具有模擬和 PWM 調光功能)
寬輸入電壓范圍:5V - 40V
由基準電阻器設定的可調恒定輸出電流
  – 最大電流:每通道 150mA
  – 最大電流:并聯運行模式下為 450mA
  – 精度:當 I(IOUTx) > 30mA 時,每通道 ±1.5%
  – 精度:當 I(IOUTx) > 30mA 時,每器件 ±2.5%
使用多個 IC 或者單個 IC 的多個通道的并聯輸出,
  以實現更高電流
低壓降電壓
  – 最大壓降:電流為 60mA 時每通道 400mV
  – 最大壓降:電流為 150mA 時每通道 0.9V
每個通道獨立進行 PWM 調光
具有抗毛刺脈沖計時器的開路和短路 LED 檢測
每條通道的 LED 燈串電壓反饋,用于單個LED路檢測
針對單個 LED 短路故障的獨立故障引腳








PIN CONFIGUTION
