5V 3A輸出 同步降壓DCDC轉換器, SCT2130 Replace LM51561.
SCT2130.pdf優勢替代
FEATURES
? 提供功能安全
可幫助進行功能安全系統設計的文檔
? 適用于具有寬輸入工作電壓范圍的電池應用
3.5V 至 60V 工作電壓范圍（絕對最大值 65V）
當 BIAS = VCC 時，為 2.97V 至 16V
BIAS 電壓大于等于 3.5V 時最小升壓電源電壓為1.5V
高達 65V 的輸入瞬態保護
最小電池消耗
? 低關斷電流 (IQ ≤ 2.6μA)
? 低工作電流 (IQ ≤ 490μA)
? 解決方案尺寸小、成本低
最大開關頻率為 2.2MHz
12 引腳 WSON 封裝 (3mm × 2mm)
集成的誤差放大器支持在沒有光耦合器的情況下
進行初級側穩壓（反激）
? 緩減 EMI
可選雙隨機展頻
無引線封裝
? 低功耗、高效率
100mV ±7% 精確限流閾值
強大的 1.5A 峰值標準 MOSFET 驅動器
支持外部 VCC 電源
? 避免 AM 頻帶干擾和串擾
可選的時鐘同步
100kHz 至 2.2MHz 的動態可編程開關頻率
? 集成型保護特性
在輸入電壓范圍內具有恒定峰值電流限制
可選斷續模式過載保護（參閱器件比較表 ）
可編程線路 UVLO– OVP 保護– 熱關斷保護
? ±1% 精度反饋基準
? 支持附加斜坡補償
? 可編程軟啟動
? PGOOD 指示器

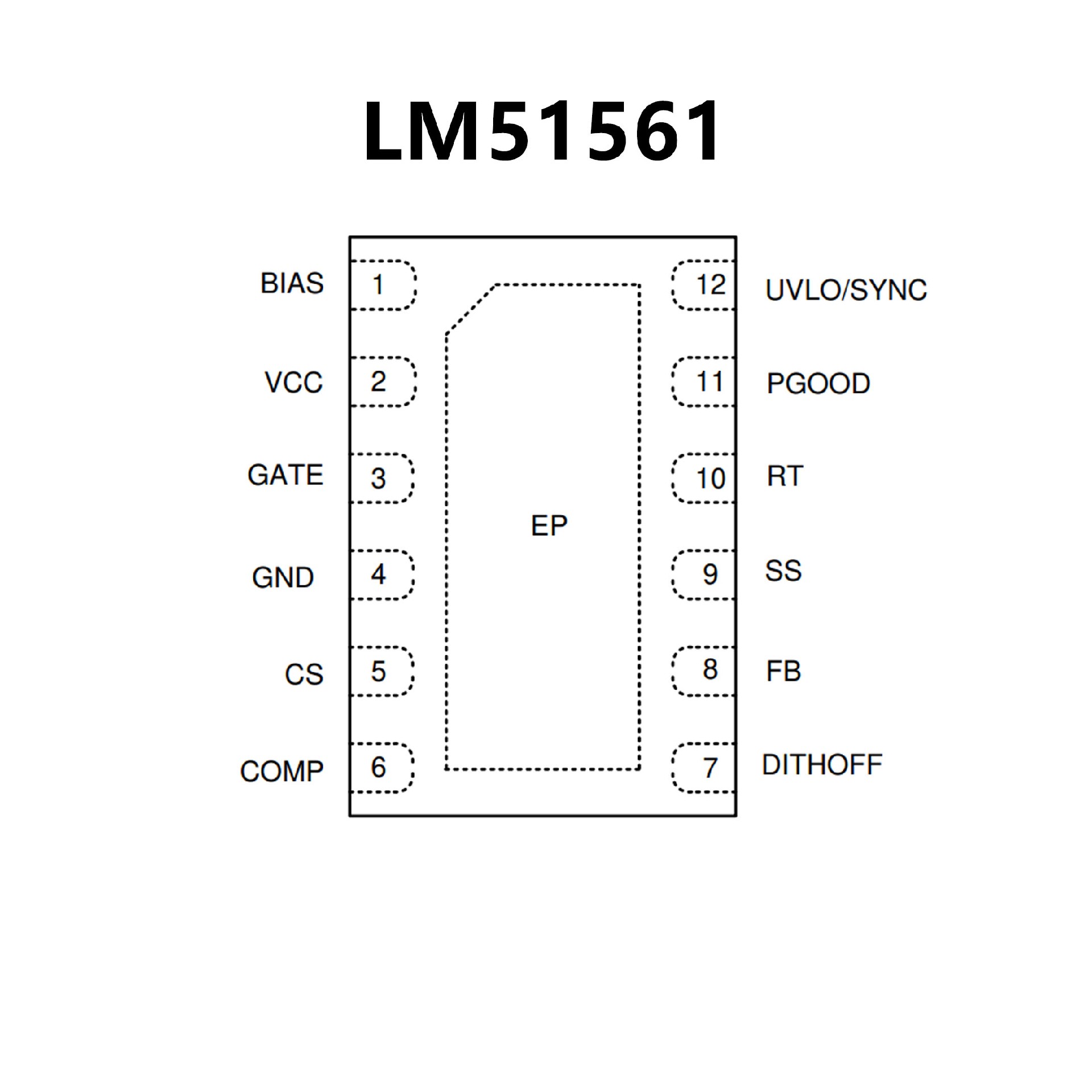

PIN CONFIGUTION
