17V Vin, 3A Synchronous Step-down DCDC Converter,SCT2230 Replace TPS563209.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package

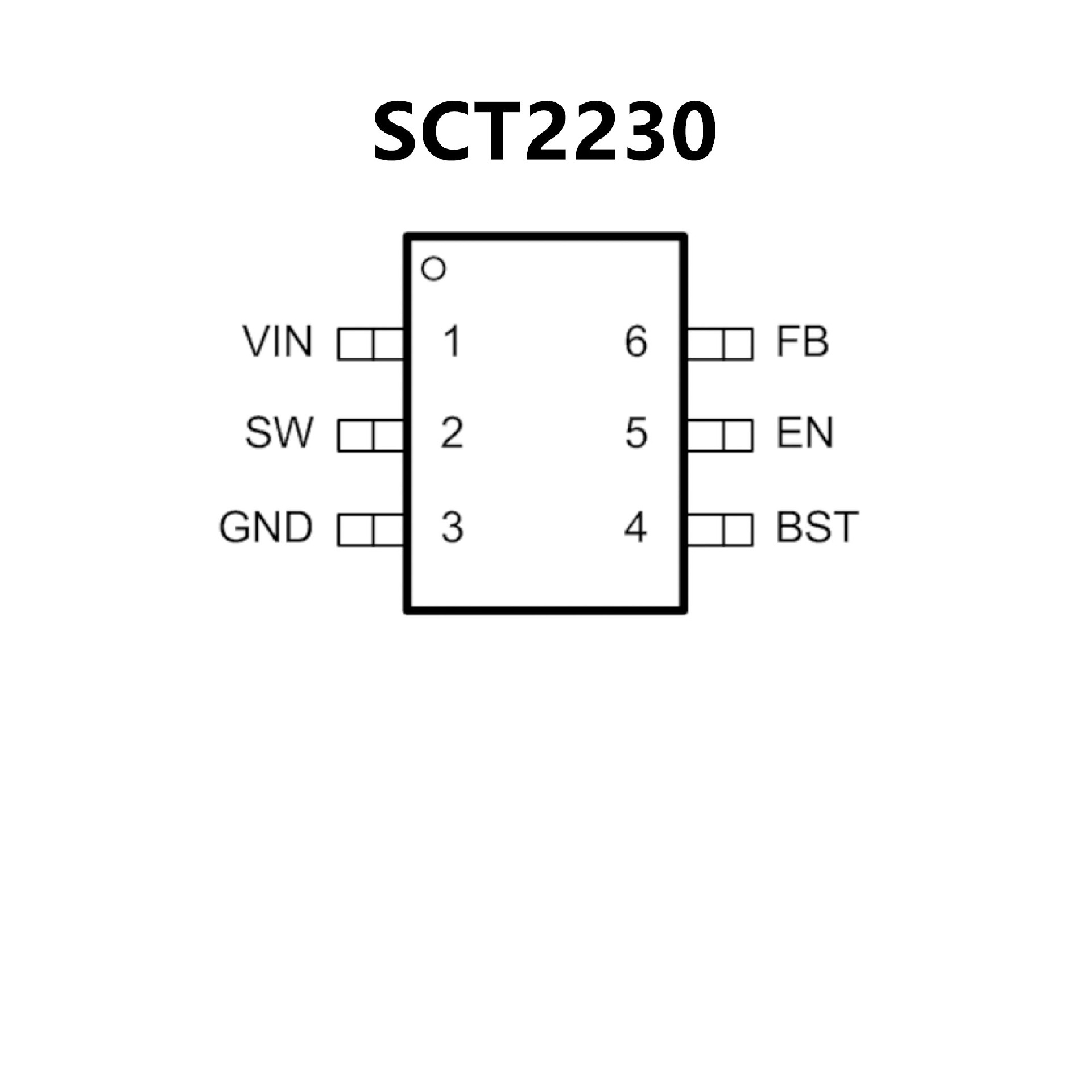

PIN CONFIGUTION
優勢替代
FEATURES
? TPS562209 - 集成有 122m? 和 72m? FET 的 2A轉換器
? TPS563209 - 帶有集成 68m? 和 39m? FET 的3A 轉換器
? D-CAP2?針對快速瞬態響應的模式控制
? 輸入電壓范圍：4.5V 至 17V
? 輸出電壓范圍：0.76V 至 7V
? 650kHz 開關頻率
? 低于 10μA 的低關斷電流
? 1% 反饋電壓精度 (25°C)
? 從預偏置輸出電壓中啟動
? 逐周期過流限制
? 斷續模式欠壓保護
? 非鎖存過壓保護 (OVP)，
欠壓閉鎖 (UVLO) 和熱關斷 (TSD) 保護
? 固定軟啟動時間：1.0ms

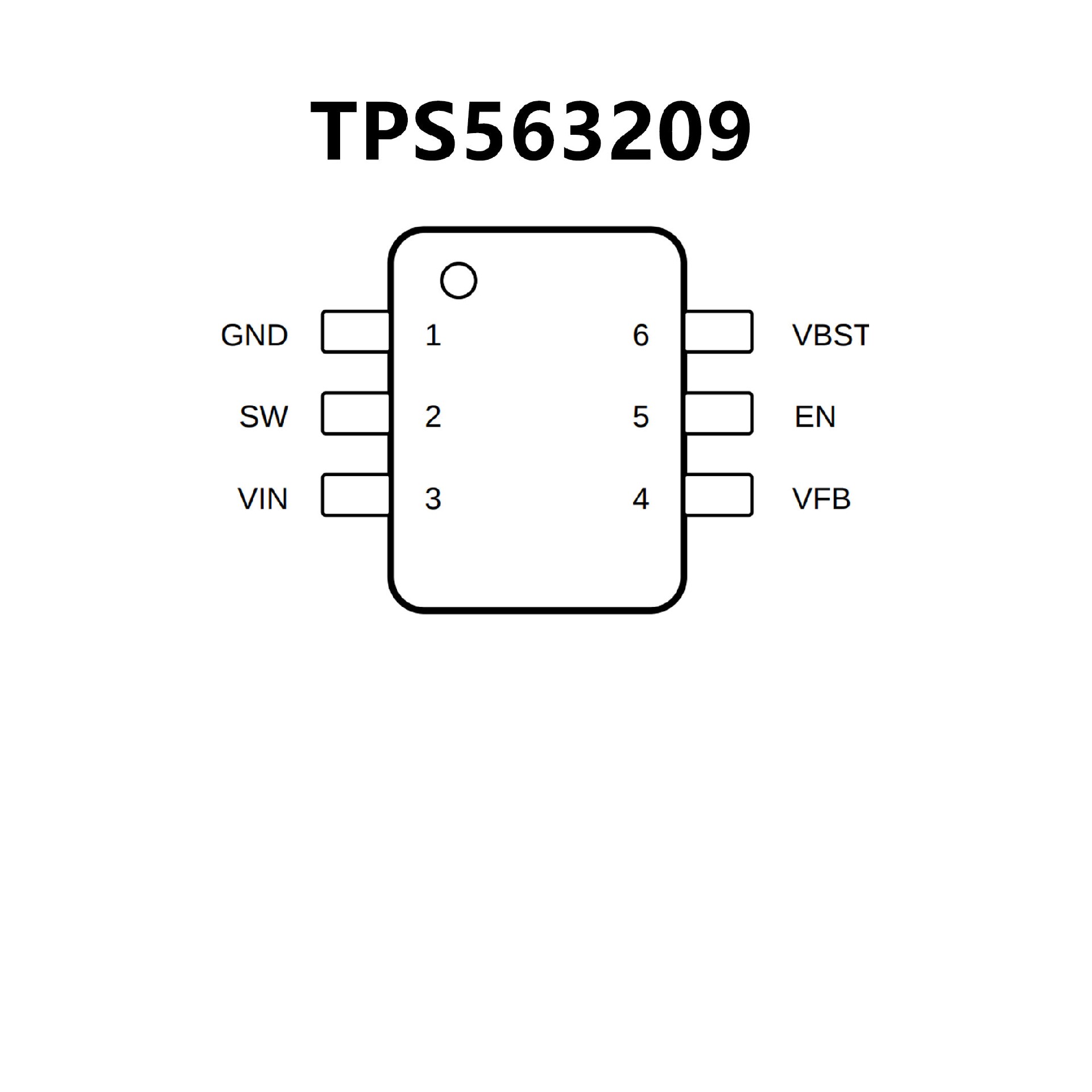

PIN CONFIGUTION
