SCT51240.pdf? Wide Supply Voltage Range: 4.5V - 24V
? 4A Peak Source Current and 4A Peak Sink
Current
? Dual Input Configuration: Non-Inverting (IN+)
or Inverting (IN-) Input
? Negative Input Voltage Capability: Down to -5V
? TTL Input-Logic Threshold
? Propagation Delay: 12ns
? Fast Rising and Falling Time: 9ns and 6ns
? Low Quiescent Current: 38uA
? Under Voltage Lock Out Protection of Supply
Voltage
? Output Low When Input Floating
? Thermal Shutdown Protection: 170°C

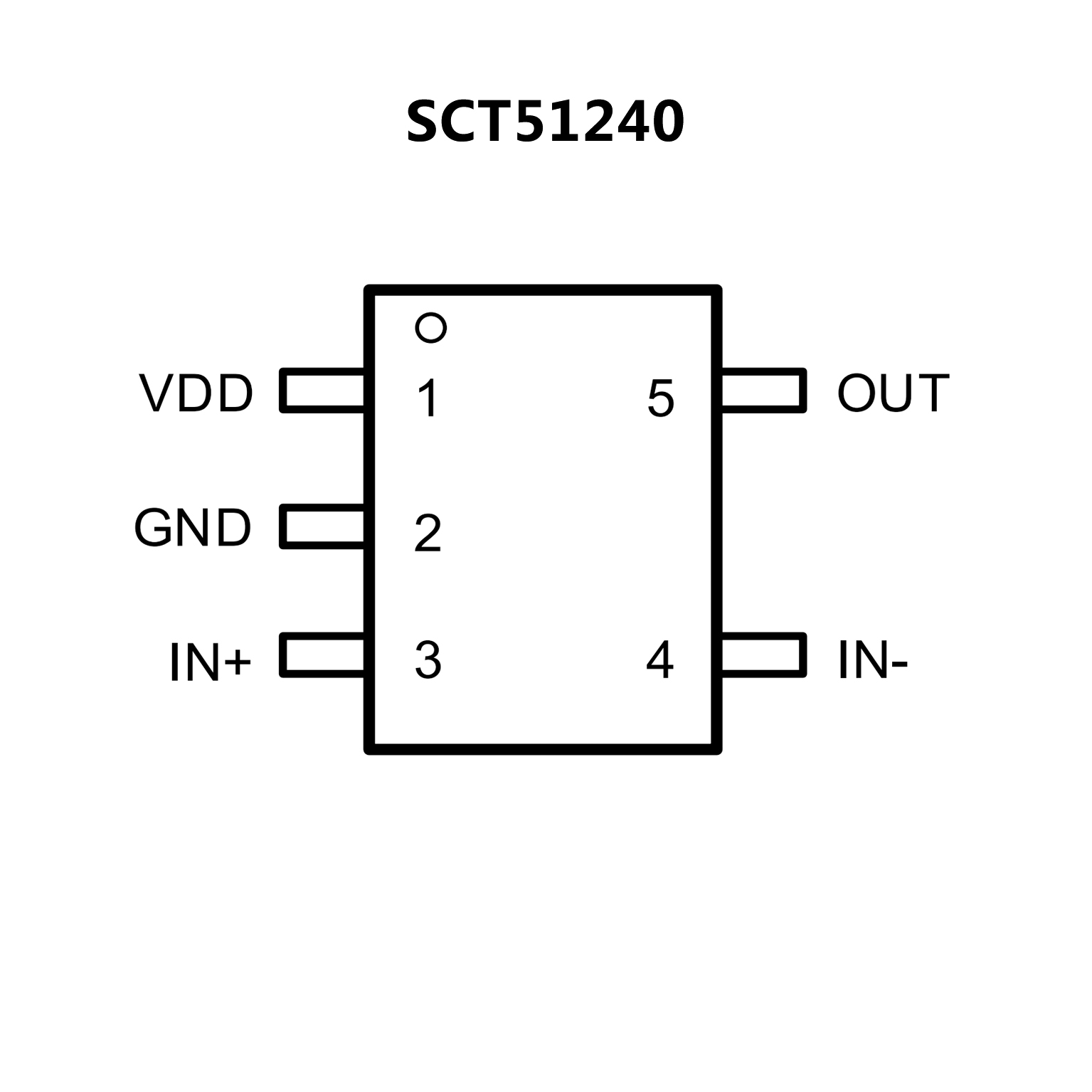

? Available in TSOT23-5L Package
? 3 A 峰值灌電流/源電流，需 VDD = 12 V
? 4.5 到 18 V 工作范圍
? 2.5A灌電流/1.8A源電流，VOUT = 6 V
? 雙通道邏輯輸入允許通過使能功能配置為同相或反相
? 無輸入時內部電阻關閉驅動器
? 1 nF 負載時，典型上升時間為 13 ns，典型下降時間為 9 ns
? 可選擇 TTL 或 CMOS 輸入閾值
? MillerDriveTM 技術
? 通過輸入下降或上升，典型傳播延遲時間低于 20 ns

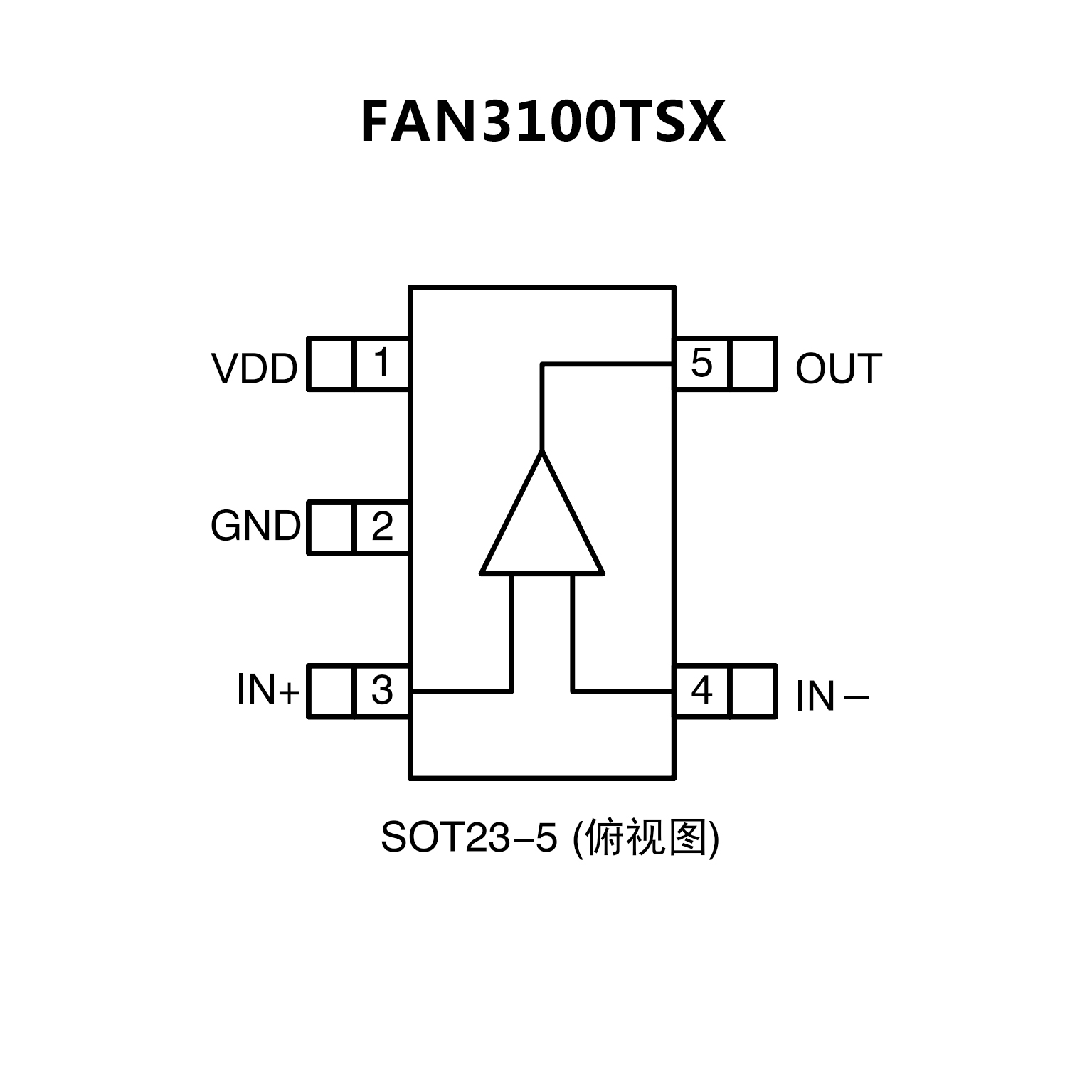

? 6 引腳 2x2 mm MLP 或 5 引腳 SOT23 封裝
? 額定環(huán)境溫度為 -40℃ 到 125℃
