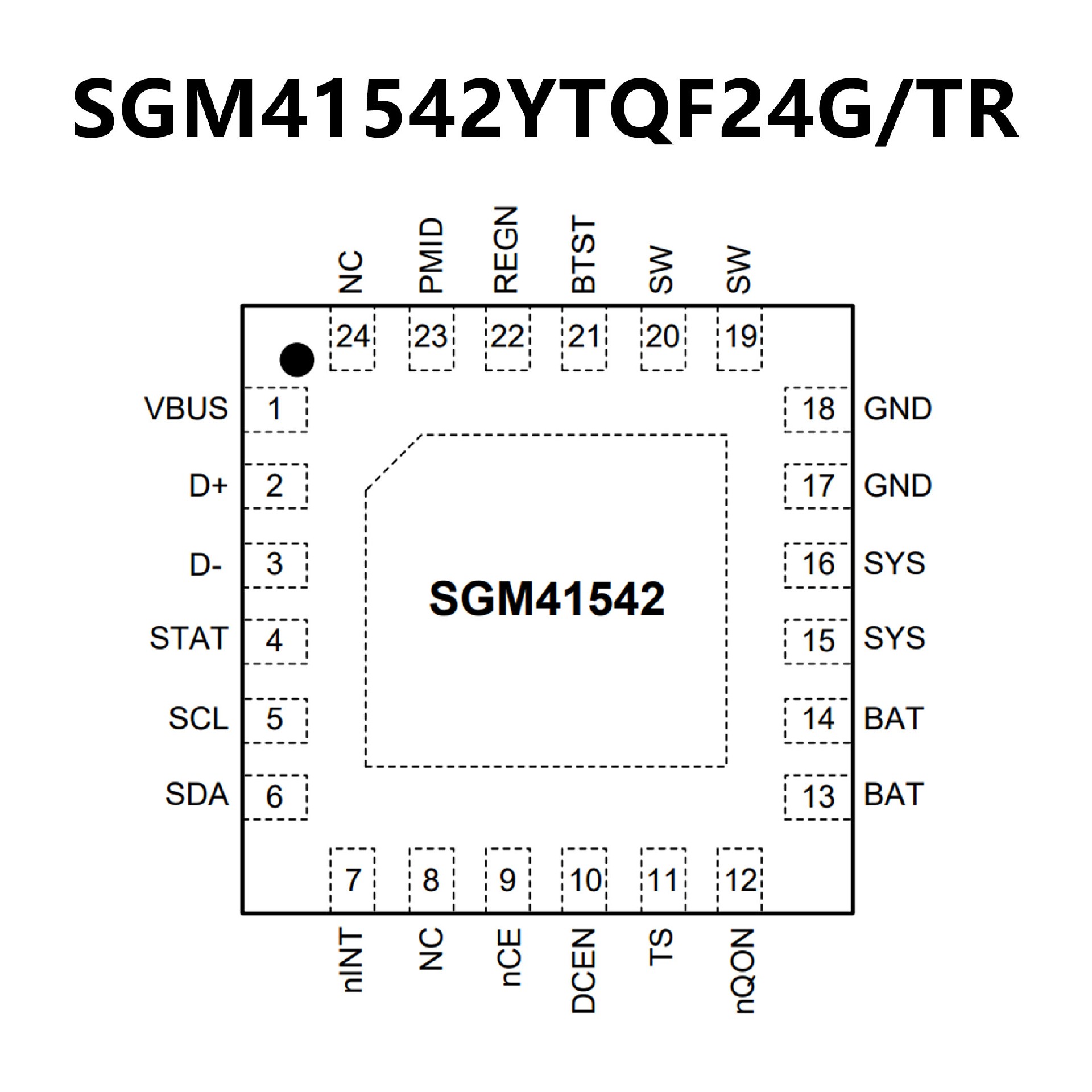

SGM41542.pdf? High Efficiency, 1.5MHz, Synchronous Buck Charger
95% Charge Efficiency at 1A from 5V Input
91.4% Charge Efficiency at 2A from 9V Input
Optimized for USB Voltage Input (5V)
Selectable PFM Mode for Light Load Efficiency
? USB On-The-Go (OTG) Support (Boost Mode)
Boost Converter with up to 2A Output
Boost Efficiency of 93.5% at 0.5A and 94.3% at 1A
Accurate Hiccup Mode Over-Current Protection
Output Short Circuit Protection
Selectable PFM Mode for Light Load Operations
? Single Input for USB or High Voltage Adapters
3.9V to 13.5V Operating Input Voltage Range
22V Absolute Maximum Input Voltage Rating
Programmable Input Current Limit and Dynamic
Power Management (IINDPM, 100mA to 3.1A with
100mA Resolution & 3.8A) to Support USB 2.0 and
USB
3.0 Standards and High Voltage Adaptors
Maximum Power Tracking by Programmable
Input
Voltage Limit (VINDPM) with Selectable Offset
VINDPM Tracking of Battery Voltage
Auto Detect USB BC1.2, SDP, CDP,
DCP and
Non-Standard Adaptors
? High Battery Discharge Efficiency with 19mΩ Switch
? Narrow Voltage DC (NVDC) Power Path Management
Instant-On with No or Highly Depleted Battery
Ideal Diode Operation in Battery Supplement Mode
? Ship Mode, Wake-Up and Full
System Reset Capability
by Battery FET Control
? Flexible Autonomous and I2
C Operation
Modes for
Optimal System Performance
? Fully Integrated Switches, Current Sense and
Compensation
? External Direct Charging Path Enable Output
? 9μA Ship Mode Low Battery Leakage Current
? High Accuracy
±0.6% Charge Voltage Regulation (8mV/Step)
±5% Charge Current Regulation at 2A
±10% Input Current Regulation at 0.9A
? Safety
Battery Temperature Sensing (Charge/Boost Modes)
Thermal Regulation and Thermal Shutdown
Input Under-Voltage Lockout (UVLO)
Input Over-Voltage (ACOV) Protection

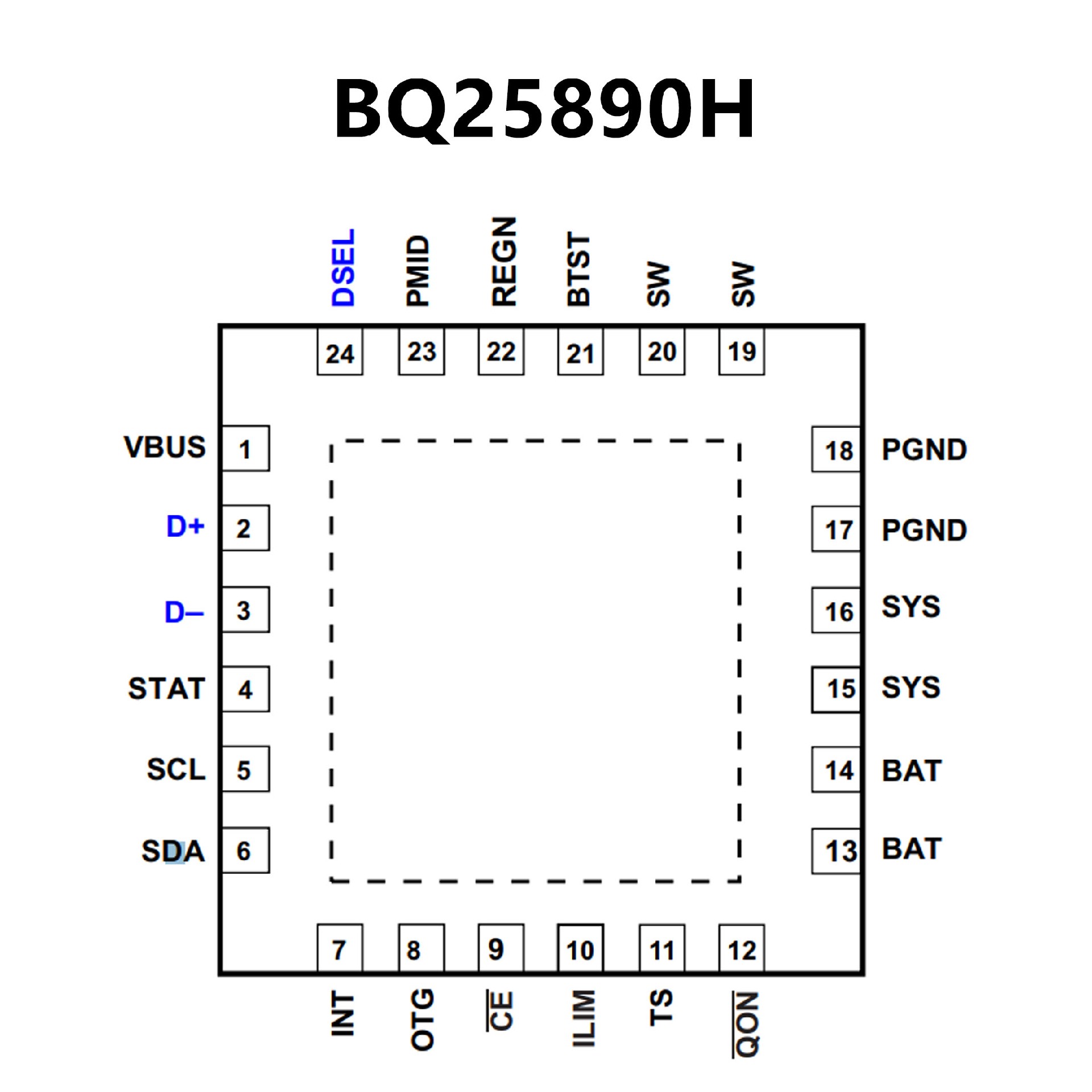

? 高效率 5A 1.5MHz 開關模式降壓充電
93% 的充電效率（充電電流為 2A）
和 91% 的
充電效率（充電電流為 3A）
針對高電壓輸入 (9V/12V) 進行優化
低功耗 PFM 模式，適合輕載運行
? USB On-the-Go (OTG) 以及 4.5V 至 5.5V 的可調
輸出電壓范圍
可選 500KHz/1.5MHz 升壓轉換器，輸出電流高
達 2.4A
5V/1A 輸出時的升壓效率為 93%
精確的斷續模式過流保護
支持低至 2.5V 的電池
針對輕載效率支持僅 PWM 或 PFM/PWM 控制
? 單個輸入，支持 USB 輸入和可調高電壓適配器
支持 3.9V 至 14V 輸入電壓范圍
輸入電流限制（100mA 至 3.25A，分辨率為
50mA），
支持 USB2.0、USB3.0 標準和高電
壓適配器
通過輸入電壓限制（最高 14V）
實現最大功率
跟蹤，適用于各類適配器
自動檢測 USB SDP、CDP、DCP 以及非標準
適配器
? 輸入電流優化器 (ICO)，無需過載適配器即可最大
限度提高輸入功率
? 充電器輸出與電池終端間的電阻補償 (IRCOMP)
? 借助 11mΩ 電池放電 MOSFET 實現最高電池
放電
效率，放電電流高達 9A
? 集成 ADC，用于系統監視
（電壓、溫度和充電電流）
? 窄 VDC (NVDC) 電源路徑管理
無需電池或使用深度放電的電池即可瞬時接通
電池充電模式下實現理想的二極管運行
? BATFET 控制，支持運輸模式、喚醒和完全系統復
位
? 靈活的自主和 I
2C 模式，可實現最優系統性能
? 高集成度，包括所有 MOSFET、電流檢測和環路補
償
? 12μA 低電池泄漏電流，支持運輸模式
? 高精度
– ±0.5% 充電電壓調節
±5% 充電電流調節
±7.5% 輸入電流調節
? 安全
用于充電模式和升壓模式的電池溫度感測
熱調節和熱關斷
