具有集成電流感應功能和1/256微步進的35V,2.5A雙極步進驅動器, DRV8424替代型號SGM42635.
SGM42635.pdf優勢替代
FEATURES
? PWM 微步進電機驅動器
簡單的 STEP/DIR 接口
最高 1/256 的微步進分度器
? 集成電流感應功能
無需使用感應電阻器
±5% 滿量程電流精度
? 智能調優衰減技術、固定慢速和混合衰減選項
? 工作電源電壓范圍為 4.5V 至 33V
? 低 RDS(ON)：
DRV8424：24V、25°C 時為 330mΩ HS + LS
DRV8425：24V、25°C 時為 550mΩ HS + LS
? 每個電橋都具有高電流容量
DRV8424:4A 峰值,2.5A滿量程,1.8A均方根電流
DRV8425:3.2A峰值,2A滿量程,1.4A均方根電流
? 與以下器件引腳對引腳兼容：
{3}DRV8426{4}：33V，900mΩ HS + LS
https://www.ti.com.cn/product/cn/DRV8426
{5}DRV8436{6}：48V，900mΩ HS + LSh
ttps://www.ti.com.cn/product/cn/DRV8436
DRV8434：48V，330mΩ HS + LS
? 可配置關斷時間 PWM 斬波
7μs、16μs、24μs 或 32μs。
? 支持 1.8V、3.3V、5.0V 邏輯輸入
? 低電流睡眠模式 (2μA)
? 適用于低電磁干擾 (EMI) 的展頻時鐘
? 小型封裝和外形尺寸
? 保護特性
VM 欠壓閉鎖 (UVLO)
電荷泵欠壓 (CPUV)
過流保護 (OCP)
熱關斷 (OTSD)
故障調節輸出 (nFAULT)

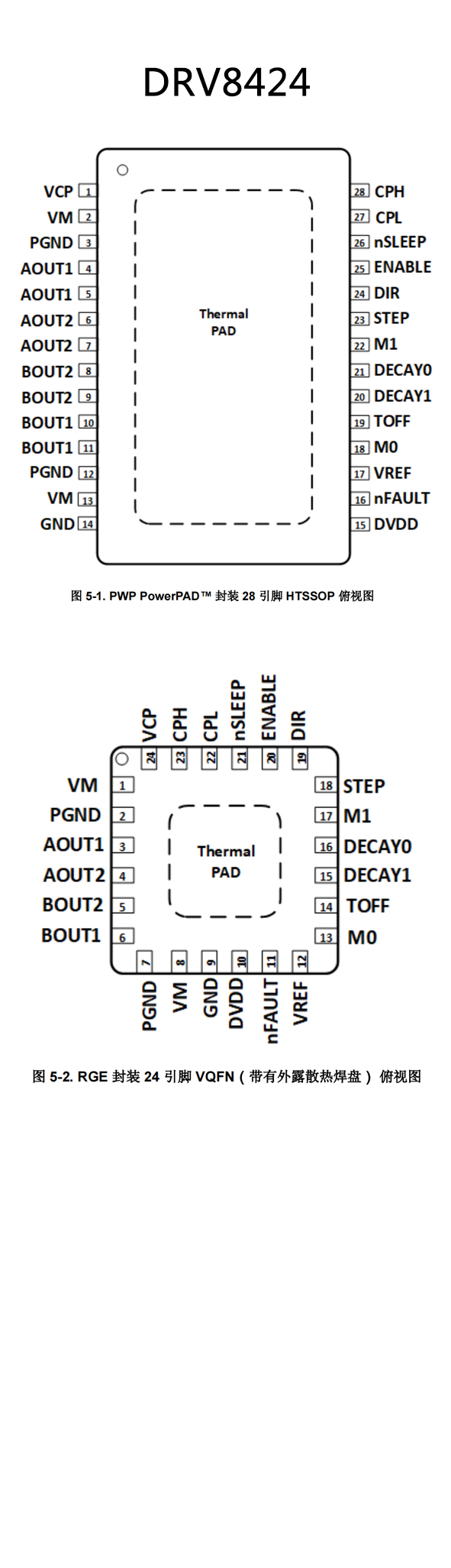

PIN CONFIGUTION
