16 Bit, Single Supply, SAR ADC Data Acquisition System With Programmable, Bipolar Input Ranges, P2P ADS8681.
FEATURES

? 16 Bits ADC:

    SGM51613D: 800kSPS

    SGM51652D: 500kSPS

    SGM51622D: 250kSPS

? Supply Voltage Ranges:

    Analog Supply: 5V

    I/O Supply: 1.65V to 5V

? On-Chip Reference: 4.096V

? Differential Nonlinearity (DNL):

    SGM51622D/SGM51652D: -0.55LSB/+0.75LSB (TYP)

    SGM51613D: -0.65LSB/+0.85LSB (TYP)

? Integral Nonlinearity (INL):

    SGM51622D/SGM51652D: ±1LSB (TYP)

    SGM51613D: ±1.2LSB (TYP)

? Signal-to-Noise Ratio (SNR):

    SGM51622D/SGM51652D: 91.4dB (TYP)

    SGM51613D: 90.6dB (TYP)

? Total Harmonic Distortion (THD):

    SGM51622D/SGM51652D: -100dB (TYP)

    SGM51613D: -98dB (TYP)

? Alarm Features

? Daisy-Chain Operation

? -40°C to +125°C Operating Temperature Range

? Available in Green TSSOP-16 and TQFN-4×4-16L Packages

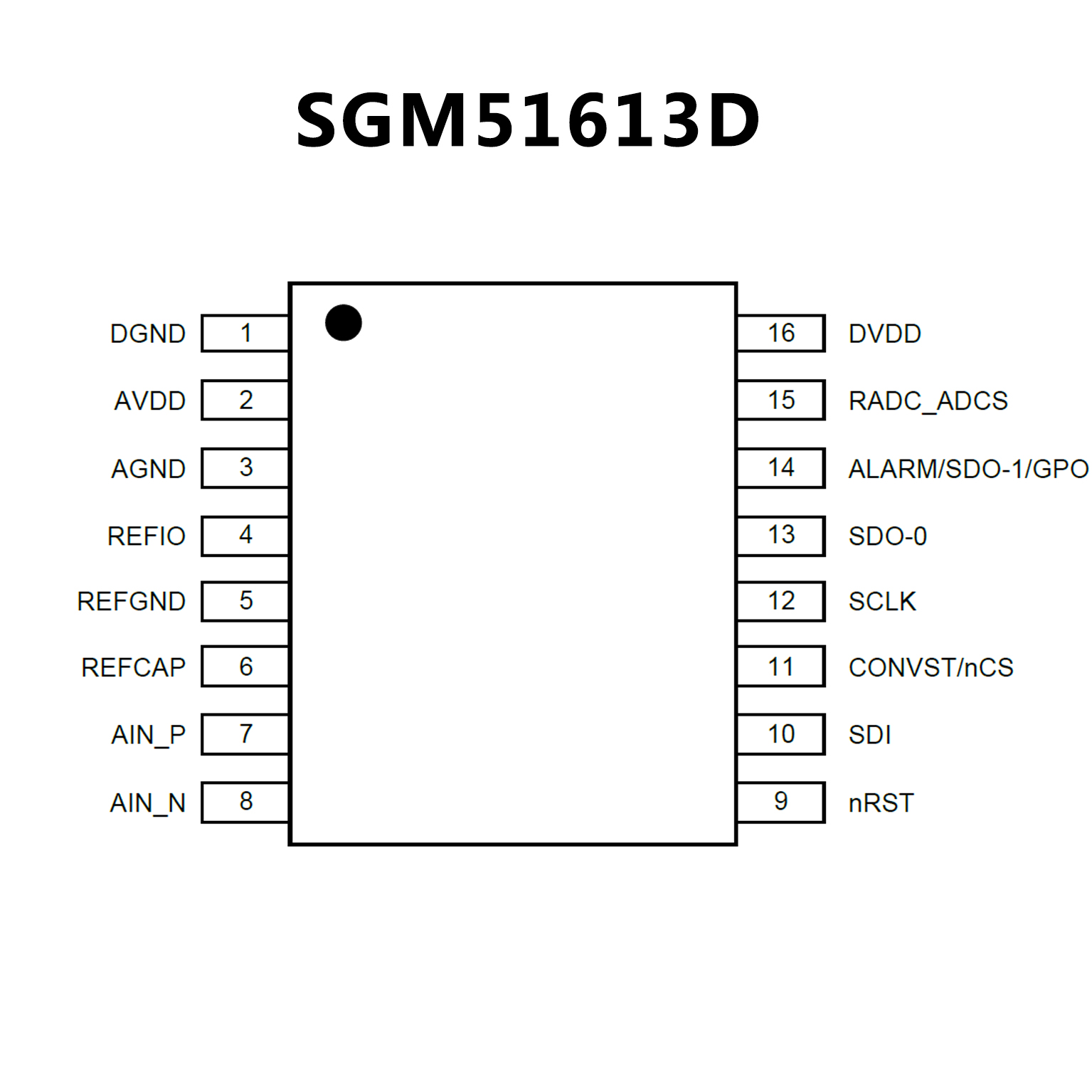

PIN CONFIGUTION
優(yōu)勢(shì)替代
ADS8681 ADS8681.pdf

No.13551

FEATURES

? 16-bit ADC with integrated analog front-end

? High speed:

   ADS8681: 1 MSPS

   ADS8685: 500 kSPS

   ADS8689: 100 kSPS

? Software programmable input ranges:

   Bipolar ranges: ±12.288 V, ±10.24 V,

   ±6.144 V,±5.12 V, and ±2.56 V

   Unipolar ranges: 0 V–12.288 V, 0 V–10.24

   V, 0 V–6.144 V, and 0 V–5.12 V

? 5-V analog supply: 1.65-V to 5-V I/O supply

? Constant resistive input impedance ≥ 1 MΩ

? Input overvoltage protection: Up to ±20 V

? On-chip, 4.096-V reference with low drift

? Excellent performance:

   DNL: ±0.4 LSB; INL: ±0.5 LSB

   SNR: 92 dB; THD: –107 dB

? ALARM → high, low threshold

? multiSPI? interface with daisy-chain

? Extended industrial temperature range:

   40°C to +125°C

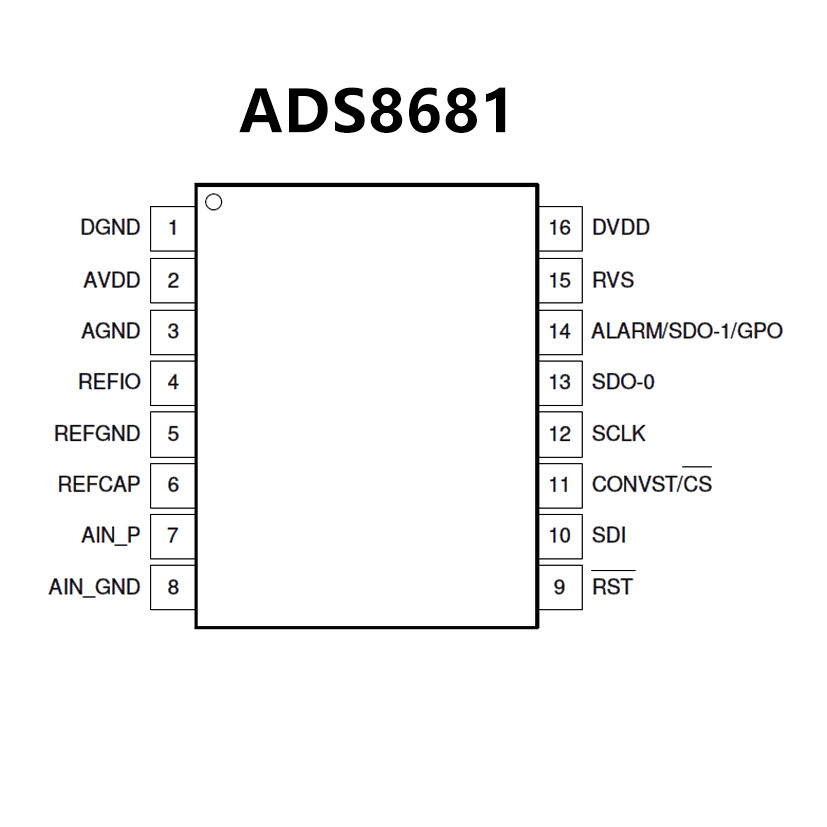

PIN CONFIGUTION
