16-Bit, 500kSPS, 4- and 8-Channel, Single Supply, SAR ADCs with Bipolar Input Ranges, SGM51652H8 P2P ADS8688.
SGM51652H8
SGM51652H8.pdf
SGM51652H8.pdfFEATURES
? 16 Bits ADC
? Programmable Input Ranges:
Bipolar Ranges: ±10.24V, ±5.12V, and ±2.56V
Unipolar Ranges: 0V to 10.24V and 0V to 5.12V
? Supply Voltage Ranges:
Analog Supply: 5V
I/O Supply: 1.65V to 5V
? On-Chip Reference: 4.096V
? Differential Nonlinearity (DNL): ±0.65LSB
? Integral Nonlinearity (INL):
±1.1LSB for All Bipolar Ranges
±0.5LSB for All Unipolar Ranges
? Signal-to-Noise Ratio (SNR): 91dB
? Total Harmonic Distortion (THD): -102dB
? Alarm Features
? Daisy-Chain Operation
? -40℃ to +125℃ Operating Temperature Range
? Available in a Green TSSOP-38 Package

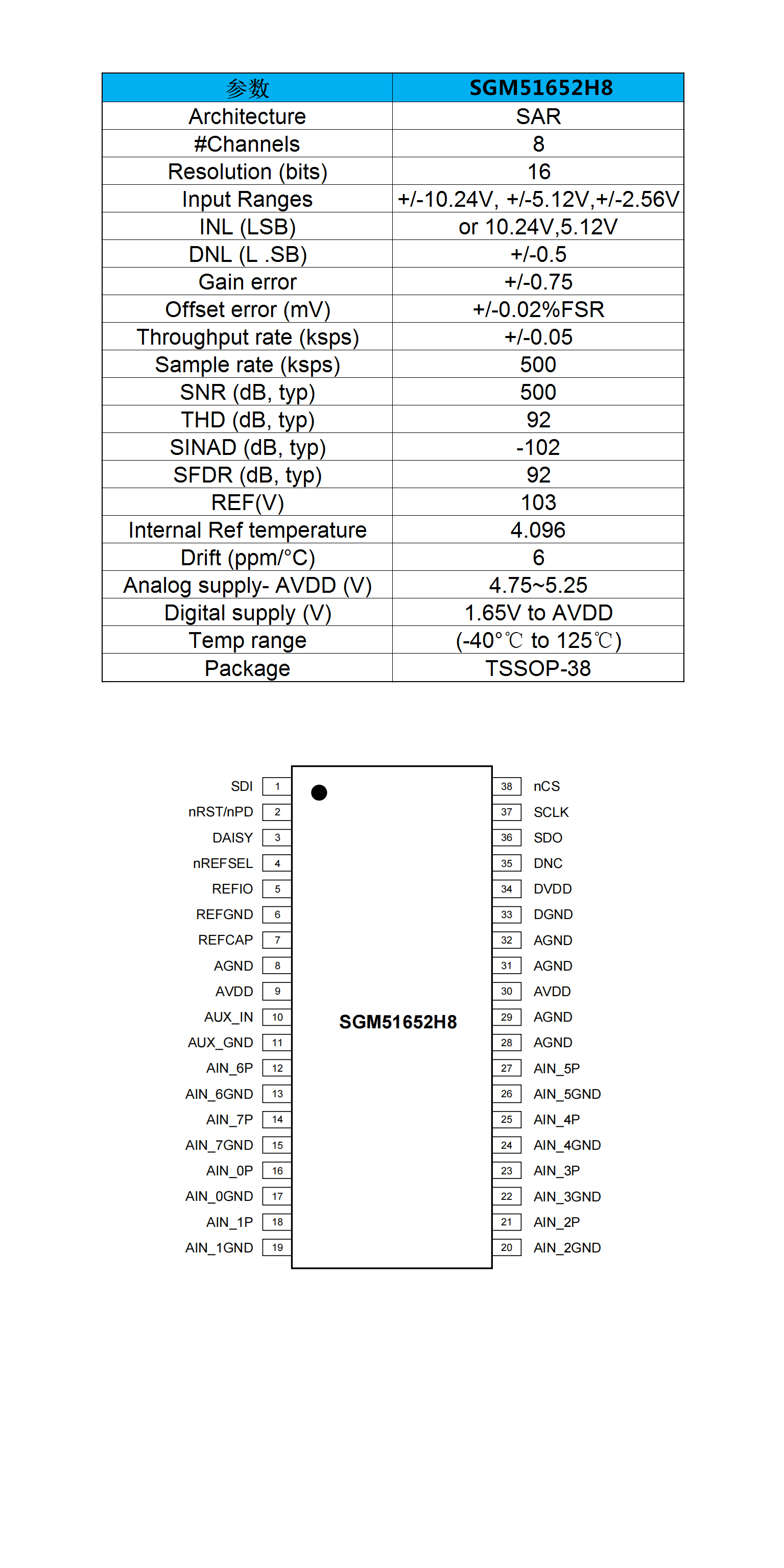

PIN CONFIGUTION

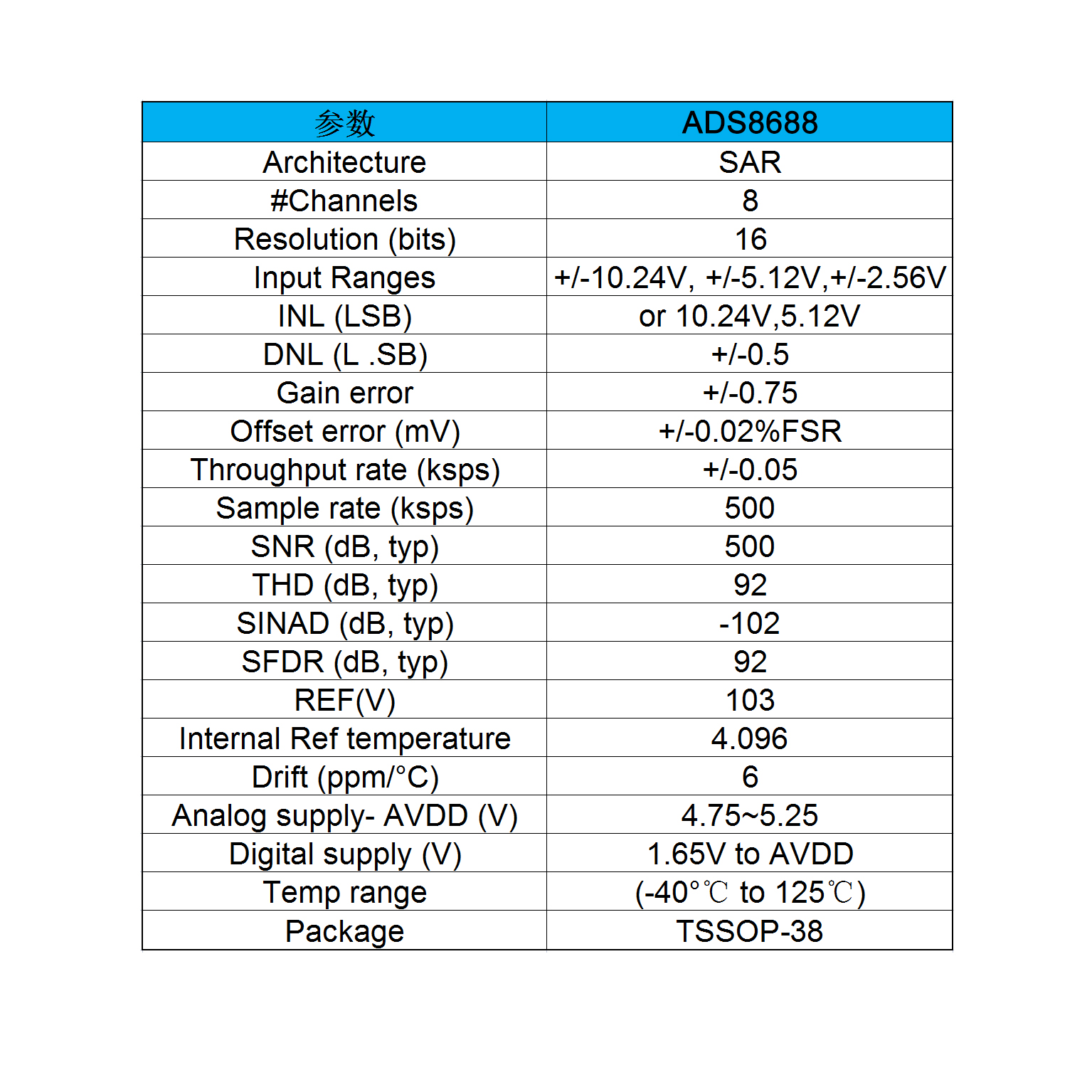

優(yōu)勢替代
FEATURES
? 具有集成模擬前端的 16 位 ADC
? 支持自動和手動兩種掃描模式的 4 通道和 8 通道
多路復(fù)用器 (MUX)
? 獨立于通道的可編程輸入范圍：
? 雙極：±10.24V、±5.12V 和 ±2.56V
? 單極：0V 到 10.24V 和 0V 到 5.12V
? 5V 模擬電源：1.65V 到 5V I/O 電源
? 恒定的阻性輸入阻抗：1MΩ
? 輸入過壓保護：高達 ±20V
? 低漂移的片上 4.096V 基準(zhǔn)電壓
? 出色的性能：
? 500kSPS 的總吞吐量
? 差分非線性 (DNL)：±0.5 最低有效位 (LSB)；
最大積分非線性 (INL)：±0.75 LSB
? 增益誤差和偏移誤差低漂移
? 信噪比 (SNR)：92dB；總諧波失真 (THD)：–102dB
? 低功耗：65mW
? AUX 輸入 → 直接連接到 ADC 輸入
? SPI- 兼容接口，支持菊花鏈連接
? 工業(yè)溫度范圍：-40°C 至 125°C
? TSSOP-38 封裝 (9.7mm × 4.4mm)
PIN CONFIGUTION
