四通道,超小尺寸8/10/12位緩沖輸出DAC,內置基準和I2C接口,MAX5815替代型號推薦SGM5348
SGM5348.pdf優勢替代
FEATURES
? 四路高精度DAC
? 確保12位精度，無需調節
? ±1 LSB INL電壓緩沖輸出
? 在所有工作條件下確保單調
? 可獨立設置每路DAC
? 三個可選擇的高精度內部基準
? 2.048V、2.500V或4.096V
? 內部緩沖輸出
? 使用外部基準時支持滿擺幅工作
? 4.5μs建立時間
? 輸出可直接驅動2kΩ負載
? 5mm × 4.4mm、14引腳TSSOP小尺寸封裝
或1.6mm × 2.2mm、12焊球WLP超小尺寸封裝
? 2.7V至5.5V較寬的供電范圍
? 獨立的1.8V至5.5V VDDIO電源輸入
? 支持400kHz快速I2C 2線串口
? 上電時，將DAC輸出復位至零
? /LDAC和/CLR用于異步控制
? 三個軟件可選的關斷輸出阻抗
? 1kΩ、100kΩ或高阻

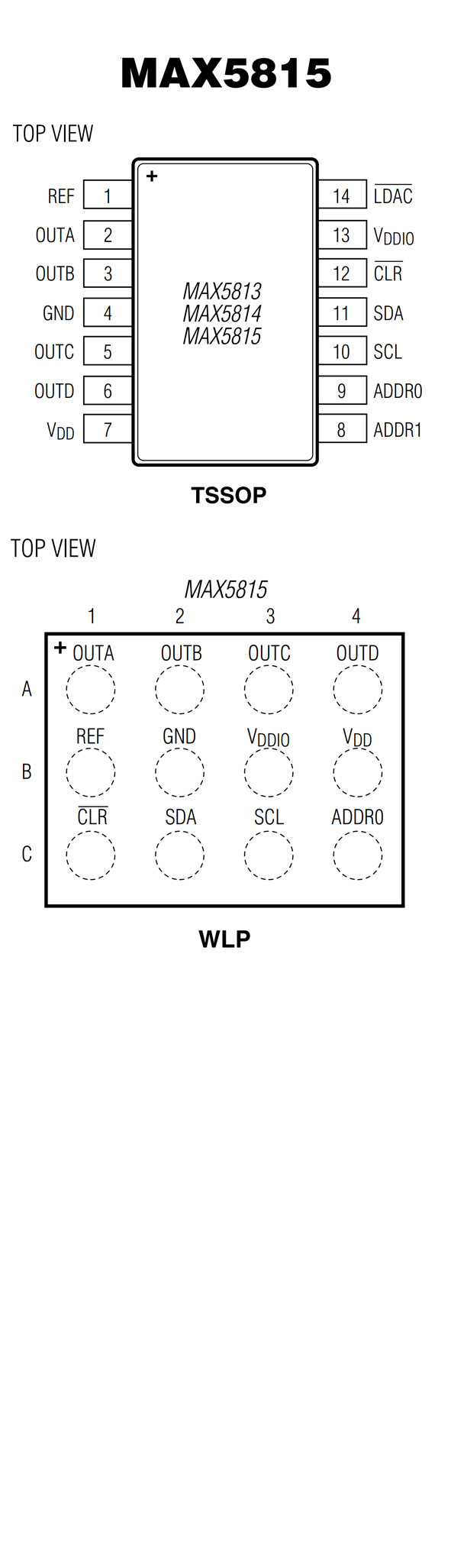

PIN CONFIGUTION
