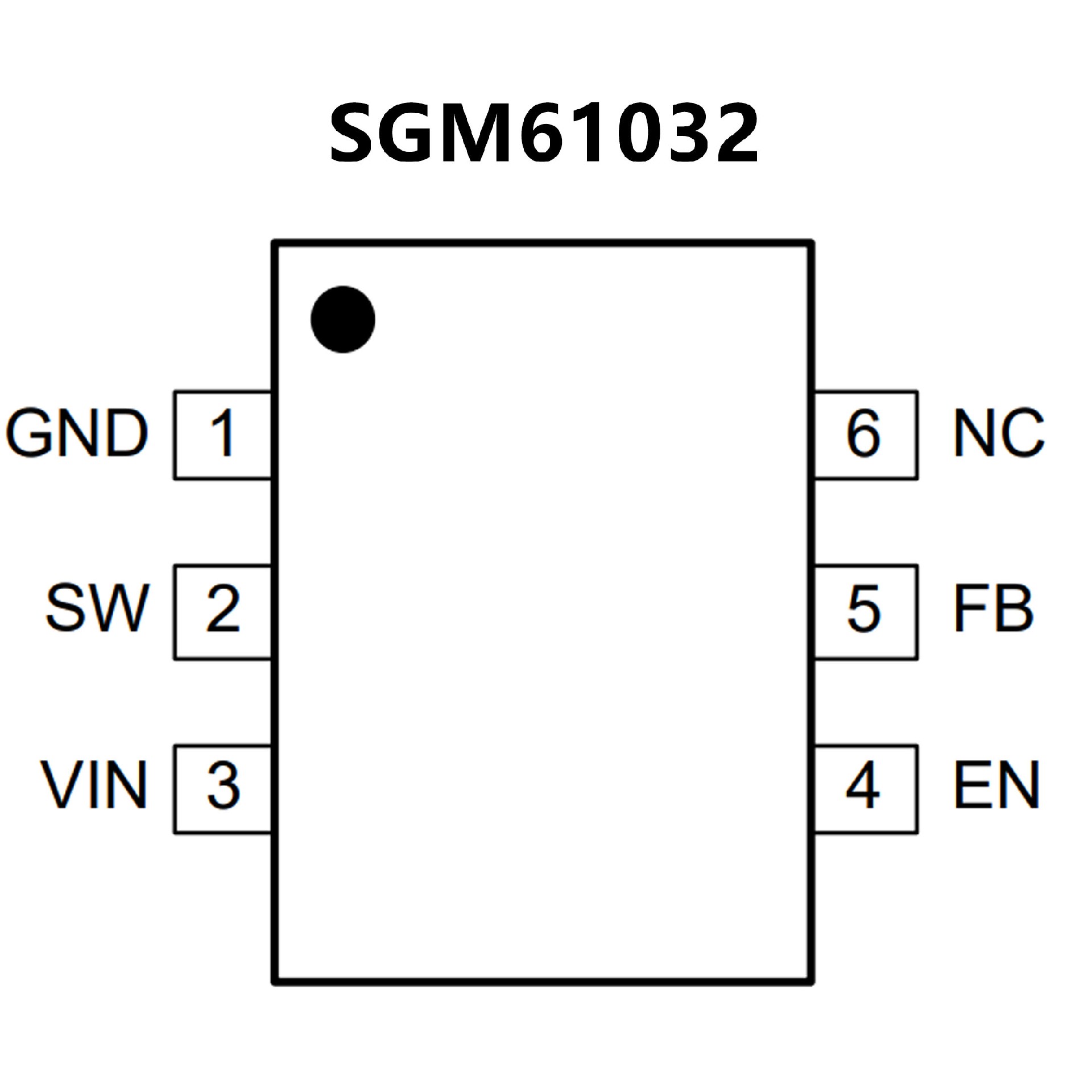

SGM61032.pdf? 2.5V to 5.5V Input Voltage Range
? 0.6V to VIN Adjustable Output Voltage Range
? Up to 3A Output Current
? 95% Peak Efficiency
? 1.5MHz (TYP) Switching Frequency
? Low RDSON Internal Switches: 58.5mΩ/26.5mΩ
? Improved Light Load Efficiency with PSM
? Low Dropout with 100% Duty Cycle
? Reduce the IQ to 32μA (TYP) when Low Dropout
? 42μA Operating Quiescent Current
? 0.1μA (TYP) Shutdown Quiescent Current
? PG Output (Except for the SGM61032A)
? Internal Soft-Start with Pre-biased Startup
? Output Discharge at Shutdown
? Hiccup Mode OCP/Short-Circuit Protection
? Thermal Shutdown Protection
? Available in a Green SOT-563-6 Package
? 效率高達 95%
? 低 RDS(ON) 電源開關：56mΩ/32mΩ
? 輸入電壓范圍為 2.5V 至 5.5V
? 可調輸出電壓范圍為 0.6V 至 VIN
? 可實現輕負載效率的省電模式
? 可實現最低壓降的 100% 占空比
? 35μA 工作靜態電流
? 1.5MHz 典型開關頻率
? 短路保護 (HICCUP)
? 輸出放電
? 電源正常狀態輸出
? 熱關斷保護
? 采用 2mm × 2mm QFN 封裝或
1.6mm x 1.6mmSOT563 封裝

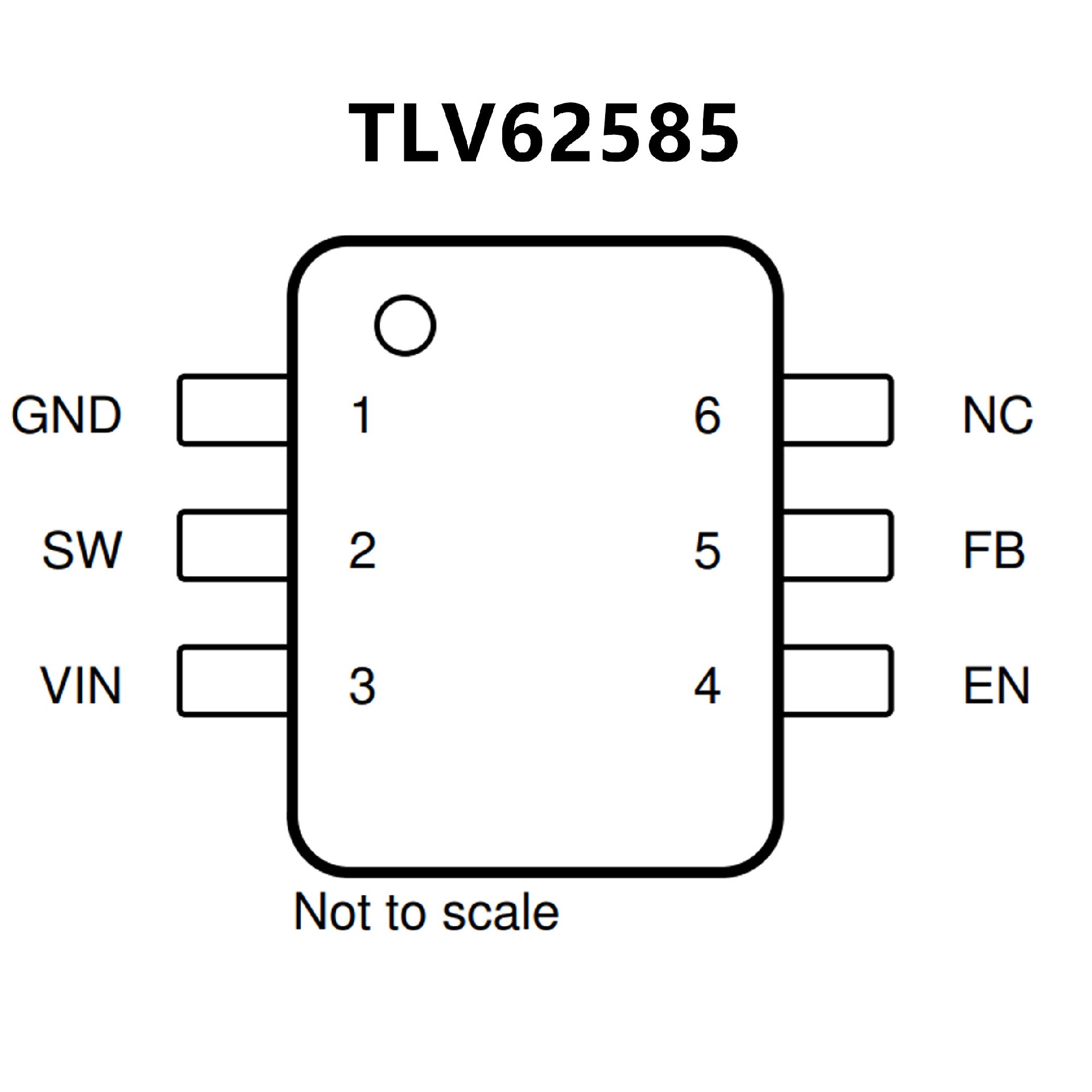

? 使用 TLV62585 并借助 WEBENCH?
電源設計器創建定制設計方案
