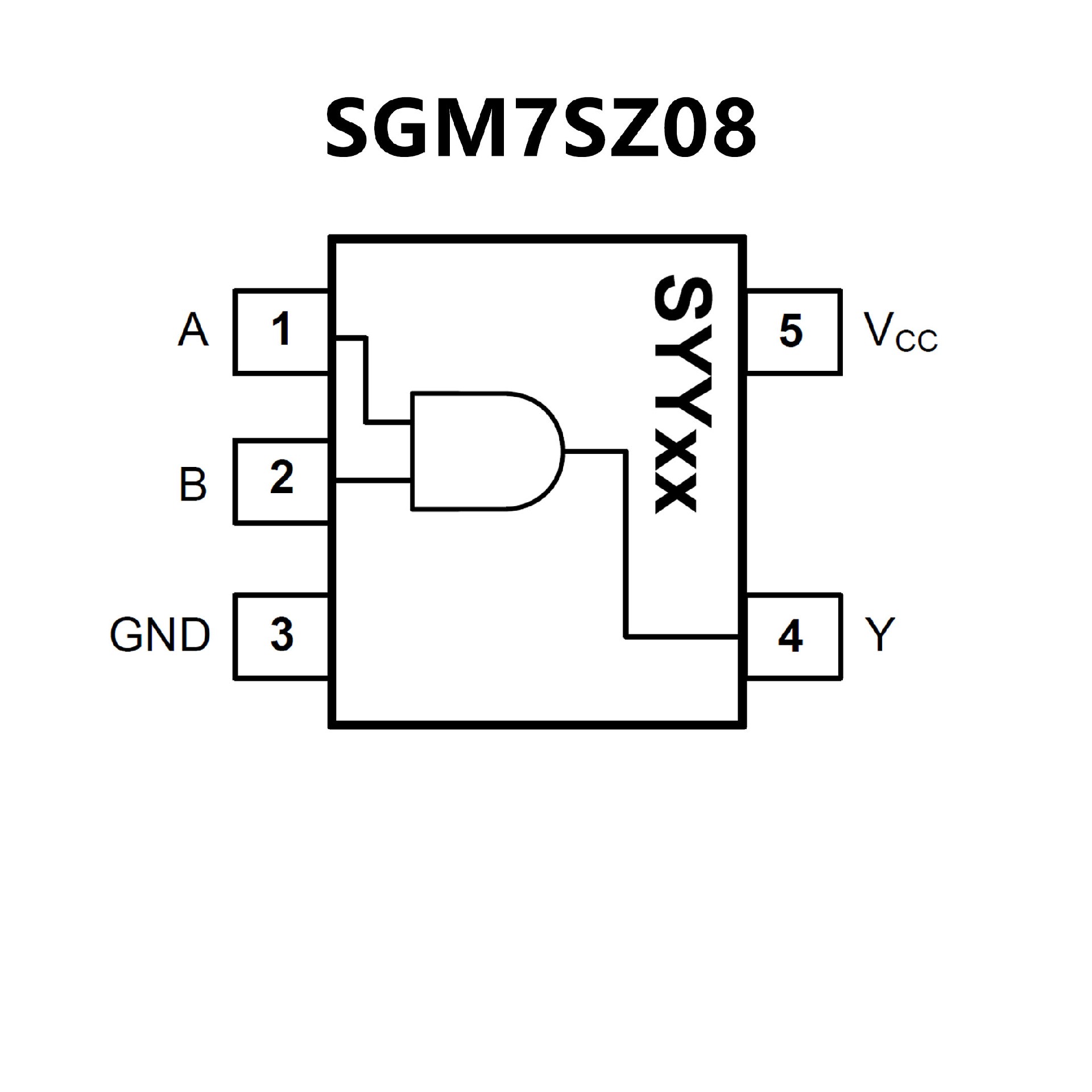

SGM7SZ08YC5G.pdf? Ultra-High Speed: tPD = 3.6ns (TYP) into 50pF
at VCC = 3.3V
? High Output Drive: ±24mA at VCC = 3V
? Broad VCC Operating Range: 1.65V to 5.5V
? Matches Performance of LCX Operated at VCC = 3.3V
? Power Down High-Impedance Inputs/Output
? Over-Voltage Tolerant Inputs Facilitate 5V to 3V
Translation
? Available in Green SOT-23-5, SC70-5, XTDFN-1×1-6L
and UTDFN-1.45×1-6L Packages
? 靜電放電 (ESD) 性能測試符合 JESD 22 標準
2000V 人體放電模型{1}（A114-B，II 類）
1000V 充電器件模型 (C101)
? 單電源電壓轉換器
? 輸出電平高達電源 VCCCMOS 電平
1.8V 至 3.3V（VCC=3.3V 時）
2.5V 至 3.3V（VCC=3.3V 時）
1.8V 至 2.5V（VCC=2.5V 時）
3.3V 至 2.5V（VCC=2.5V 時）
? 施密特觸發(fā)器輸入可抑制輸入噪聲并提供更佳的輸
出信號完整性
? 關閉支持部分斷電 (VCC=0)
? 超低靜態(tài)功耗：0.1μA
? 超低動態(tài)功耗：0.9μA
? 閂鎖性能超過 100mA，符合 JESD 78 II 類規(guī)范的
要求
? 可提供無鉛封裝：SC70 (DCK)
2 x 2.1 x 0.65mm（高 1.1mm）
