2.8MHz, High Voltage, High Precision, Low NoiseRail-to-Rail Output Operational Amplifier.
SGM8252
SGM8252.pdf
SGM8252.pdfFEATURES
? Low Offset Voltage: 18μV (MAX)
? Rail-to-Rail Output Swing
? 4.5V to 36V Single Supply Operation
? Open-Loop Voltage Gain: 150dB (TYP)
? PSRR: 150dB (TYP)
? CMRR: 135dB (TYP)
? 0.1Hz to 10Hz Noise: 0.4μVP-P
? Input Voltage Noise Density: 20nV/Hz at 1kHz
? Gain-Bandwidth Product: 2.8MHz
? Low Supply Current: 450μA/Amplifier (TYP)
? Overload Recovery Time: 3μs
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-8 and MSOP-8 Packages

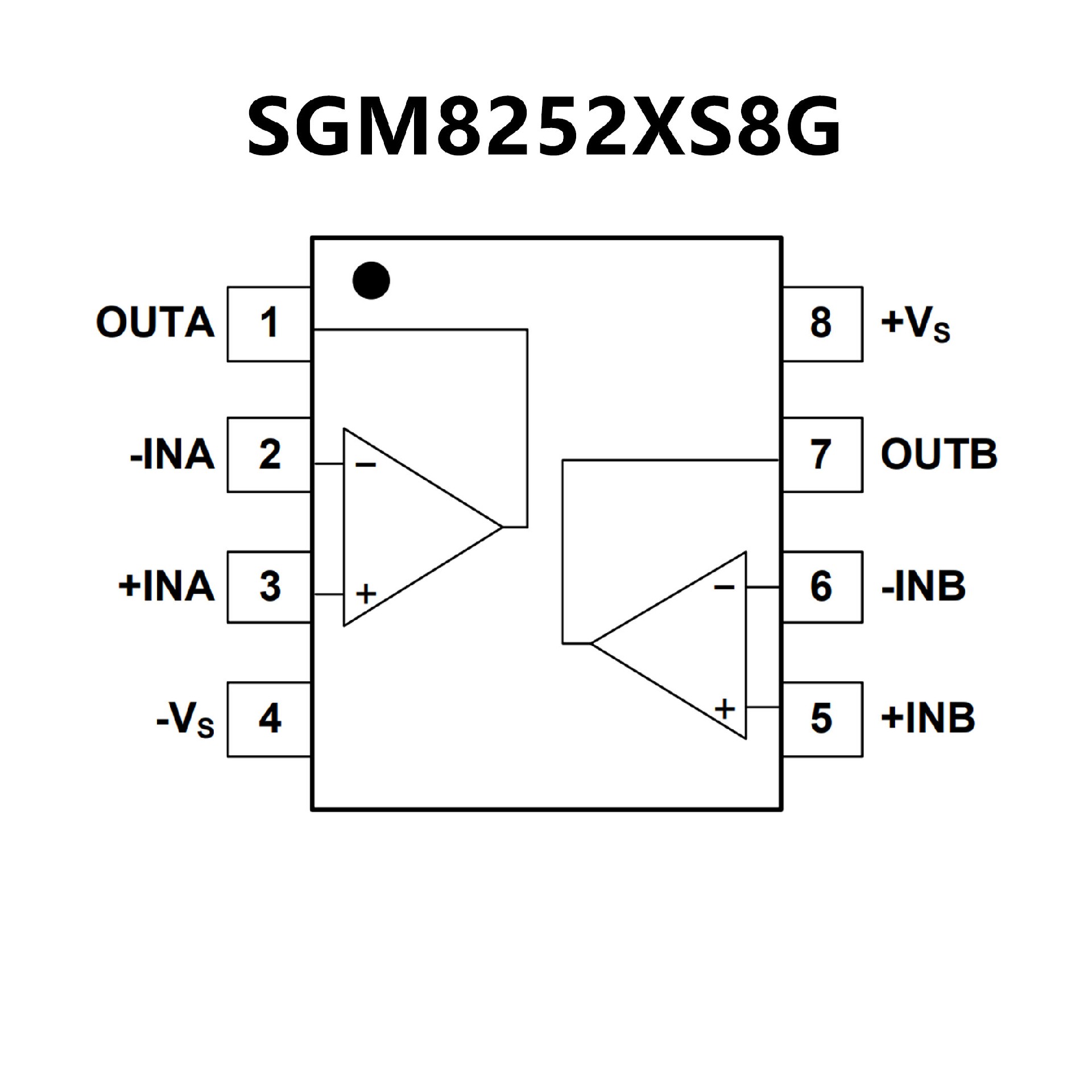

PIN CONFIGUTION
優勢替代
FEATURES
? 低偏移電壓：25μV（最大）
? 零漂移：0.03μV/°C
? 低噪聲：8.8 nV/√Hz
0.1Hz 至10Hz 噪聲：0.25μVPP
? 出色的直流精度：
電源抑制比(PSRR)：142dB
共模抑制比(CMRR)：146dB
開環路增益：136dB
? 增益帶寬：2MHz
? 靜態電流：475μA（最大值）
? 寬電源電壓：±2V 至±18V
? 軌到軌輸出：
輸入包括負電源軌
? 已過濾射頻干擾(RFI) 的輸入
? 微型尺寸封裝

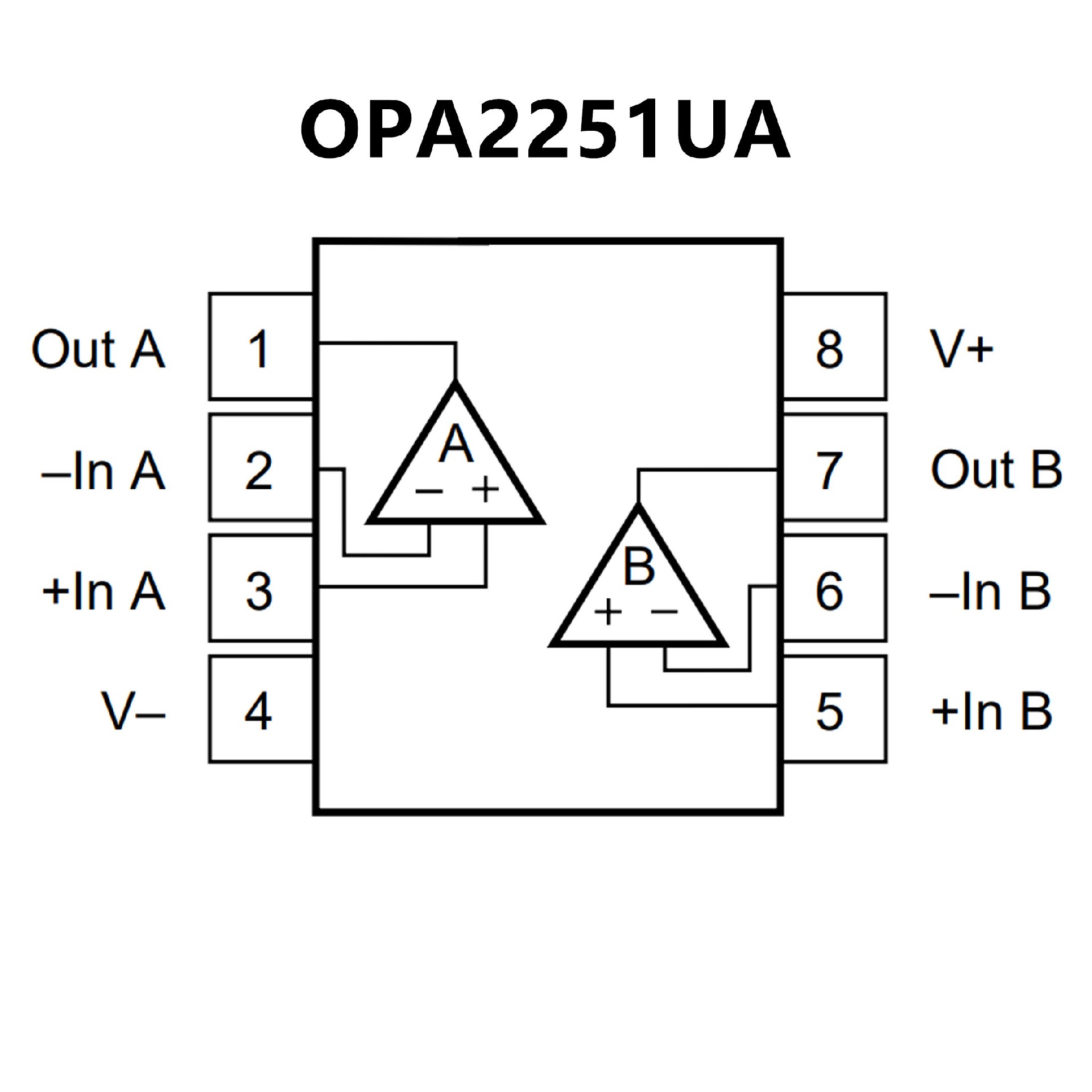

PIN CONFIGUTION
