Single-Supply, Dual Rail-to-Rail I/O Precision Operational Amplifier,SGM8552 Replace LMV832.
SGM8552
SGM8552.pdf
SGM8552.pdfFEATURES
? Low Offset Voltage: 20μV (MAX)
? Rail-to-Rail Input and Output Swing
? 2.5V to 5.5V Single-Supply Operation
? Voltage Gain: 145dB (TYP) at 5V
? PSRR: 110dB (TYP)
? CMRR: 105dB (TYP)
? Ultra Low Input Bias Current: 10pA
? Low Supply Current: 930μA (TYP)
? Overload Recovery Time: 60μs (at VS = 5V)
? No External Capacitors Required
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-8 and MSOP-8 Packages

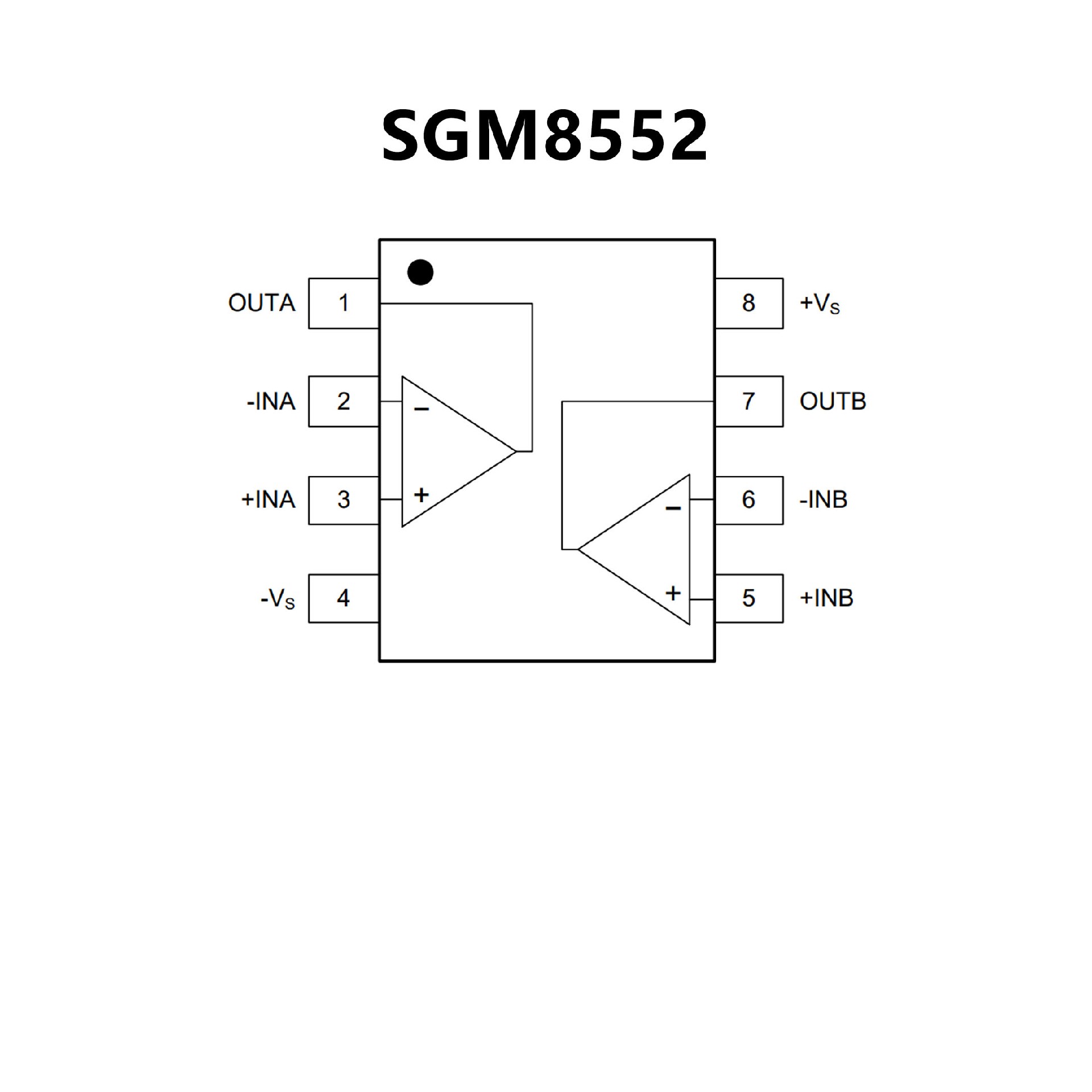

PIN CONFIGUTION
優(yōu)勢替代
FEATURES
? 除非另有說明，否則TA = 25°C
時的典型值為 V+ = 3.3V
? 電源電壓為 2.7V 至 5.5V
? 電源電流（每通道）為 240μA
? 最大輸入偏移電壓為 1mV
? 輸入偏置電流為 0.1pA
? GBW 為 3.3MHz
? 1.8GHz 時的 EMIRR 為 120dB
? 1kH 時的輸入噪聲電壓為 12nV/√Hz
? 壓擺率為 2V/μs
? 軌到軌輸出電壓擺幅
? 輸出電流驅(qū)動為 30mA
? 工作環(huán)境溫度范圍為 ?40°C 至 125°C

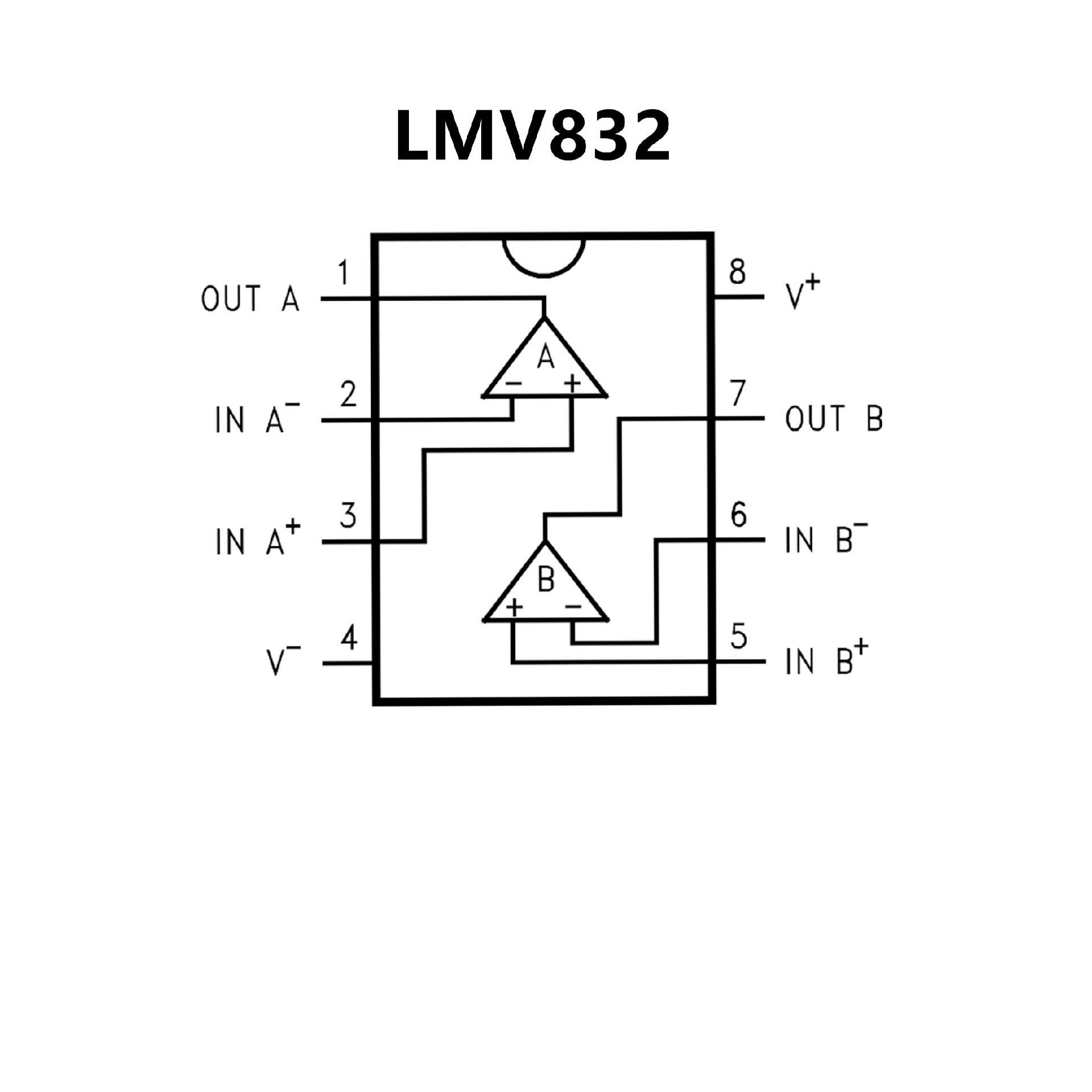

PIN CONFIGUTION
