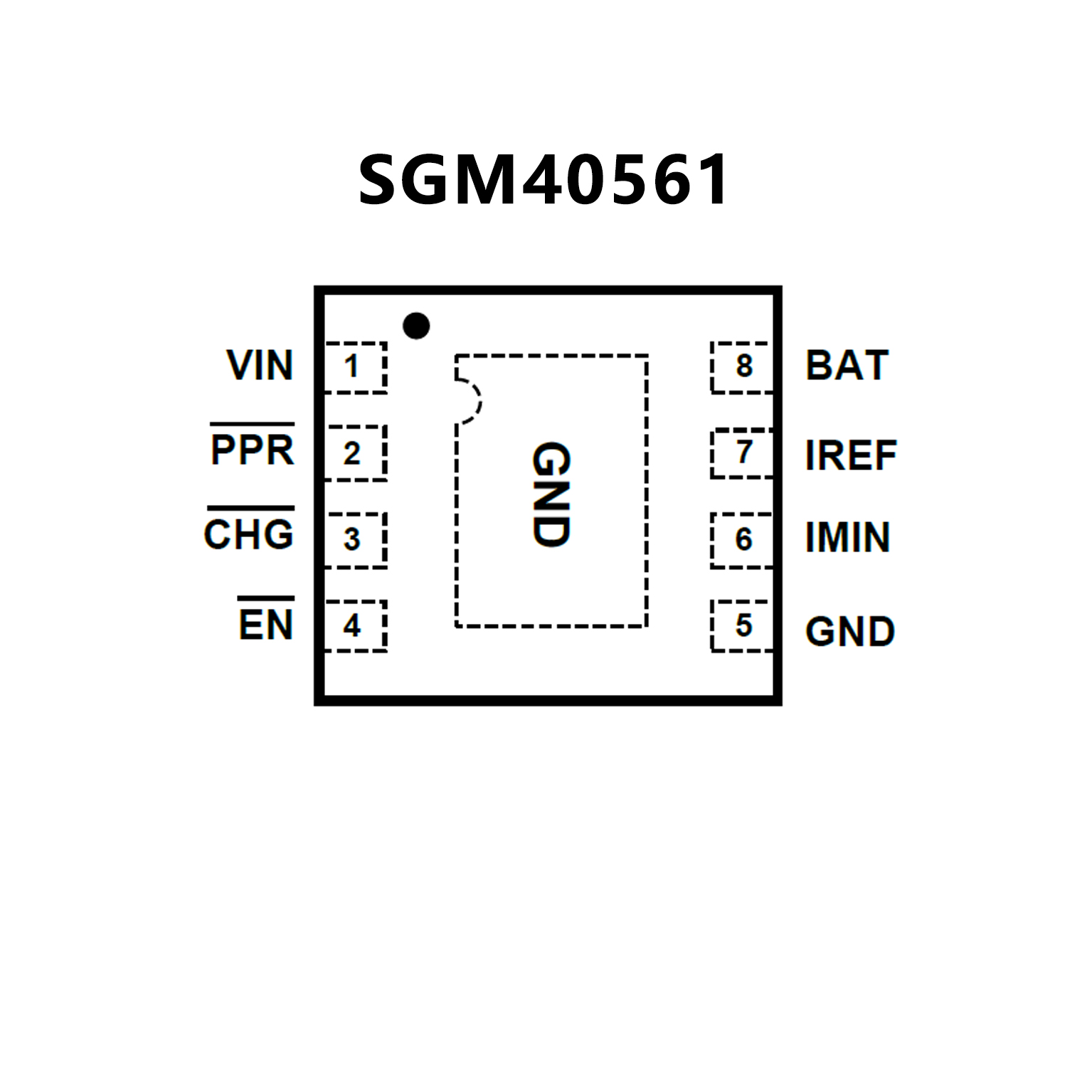

SGM40561.pdf? 4.2V/4.3V/4.35V Charge Voltage
? 5mA to 200mA Charger for Tiny Cell
Li-Ion or Polymer Batteries
? Integrated Pass Element and Current Sensor
? No External Blocking Diode Required
? Low Component Count
? Programmable Charge Current
? Programmable Full-of-Charge Current
? Charge Current Thermal Foldback Protection
? 2.55V/2.62V/2.65V Trickle Charge Threshold
? 10.5V Input Over-Voltage Protection
? 26.5V Maximum Voltage Power Input
? Power Presence and Charging Indications
? Less than 1μA Leakage Current off the
Battery When No Input Power Attached or Charger Disabled
? Available in Green TDFN-2×2-8L Package

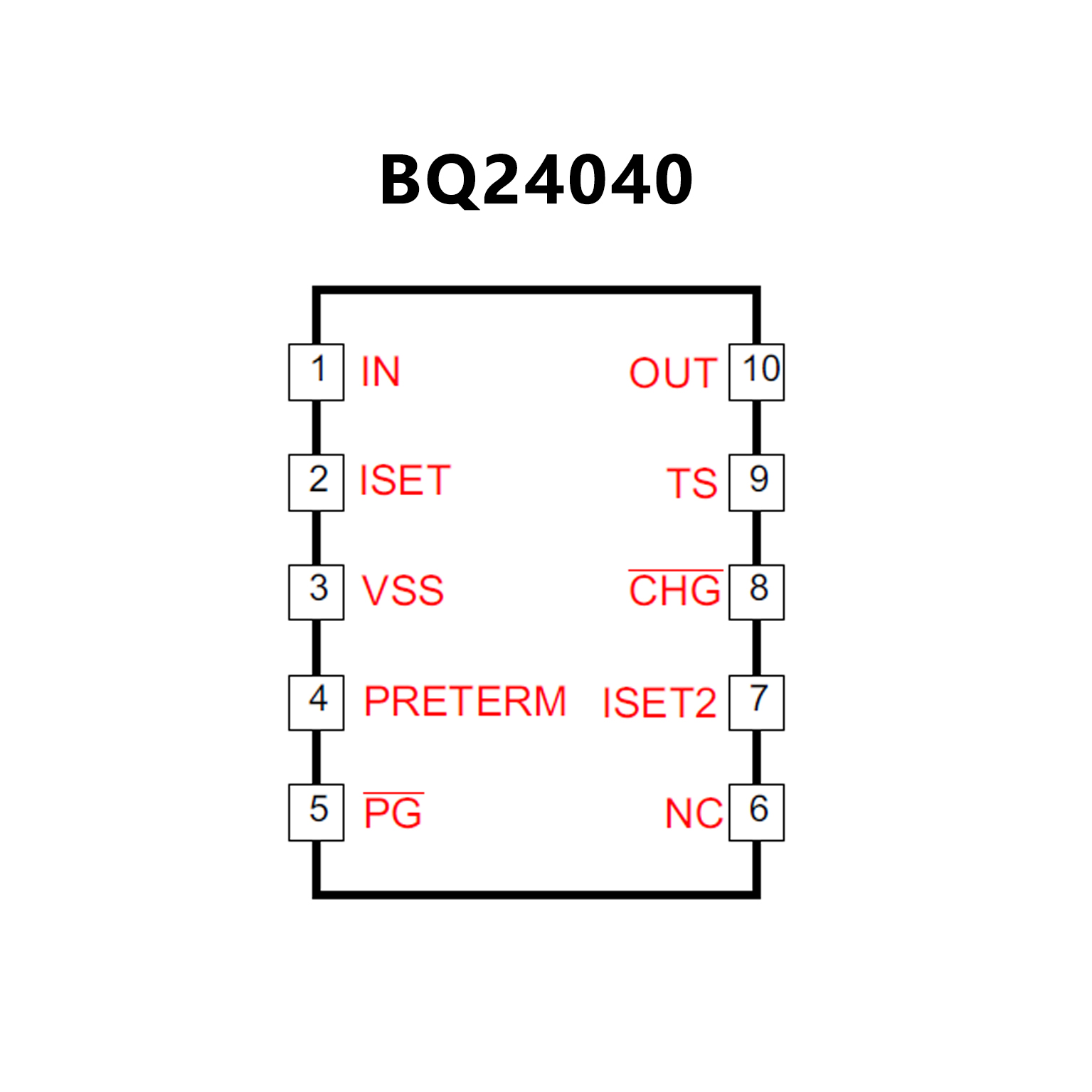

? 充電中
? 充電電壓精度為 1%
10% 充電電流準確度
引腳可選 USB 100mA 和 500mA 最大輸入電流限值
可編程終止和預充電閾值，bq24040 和bq24045
bq24045 支持高壓 (4.35V) 電池化學成分
30V 輸入額定電壓；帶有 6.6V 或者 7V 的輸入過壓保護
輸入電壓動態電源管理
125°C 熱調節；150°C 熱關斷保護
OUT 短路保護和 ISET 短路檢測
通過低溫時的電池 NTC-1/2 快速充電電流，
高溫時的 4.06V 電壓，
bq24040 和 bq24045 可在JEITA 范圍內運行
固定 10 小時安全定時器，bq24040 和bq24045
針對帶有熱敏電阻的缺失電池組的自動終止
和定時器禁用模式 (TTDM)，bq2040 和 bq24045
狀態標示 - 充電/完成
采用小型 2mm x 2mm2 兩邊扁平無引線 (DFN)-10 封裝
針對生產線測試集成了自動啟動功能，bq24041
